Kolumna do destylacji

Opis zestawu

Calosc zostala wykonana z rury FI 70 x 2 ze stali nierdzewnej 304L spawana metodą TIG w oslonie argonu.

Kompletna głowica wyposażoną w skraplacz wykonany z rury karbowanej DN 16 o dlugosci ok. 3.5 M który jest zakonczony nasadką wraz z odpowiednio wyprofilowanymi rurkami FI 8 x 1.5 do zasilania jak i powrotu wody. Głowica posiada wspawany port na sondę termometru o średnicy 4,1 lub 6,1 (po uzgodnieniu z klientem)

W zestawie jest również zaworem precyzyjny iglicowy wykonany w calosci w naszej firmie i nie jest dostepny osobno na aukcjach. Jest stosowany tylko w naszych glowicach. Głowica posiada wspawana mufę 3/4 cala w celu podlaczenia chlodnicy Lebiga. Chłodnica Lebiga zostala wykonana z rury FI 35 x 1.5 o długości 400mm w której wew. zastosowano rurę karbowaną DN 18. Chłodnica posiada zawór 3/4 cala wraz z kolankiem, oraz dwie rurki FI 8 x 1.5 dokładnie wyprofilowane z podejściem wężyków od dołu w celu uniknięcia załamywania się ich. W czesci dolnej wspawana mufka 3/4 cala zakończona choinką na wezyk do odbioru destylatu (gwint w celu podłączenia elektrozaworu pod ARC).

Obecna część kolumny to długość 625 mm zakończona kryzą z jednej strony. Dolną część kolumny wykonam po wczesniejszym uzgodnieniu z klientem, więc opdowiednią wysokość, wysokość katalizatora, wysokość wspawania portu pod sondy termometru.

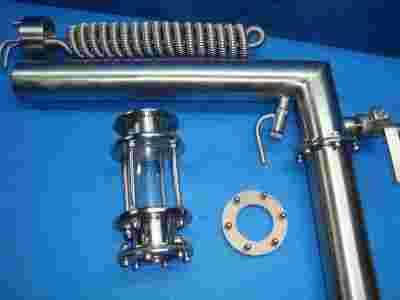

Widoczny na zdjęciu wizjer nie wchodzi w skład zestawu.

Istnieje możliwość dokupienia wizjera (koszt wraz z kryzami 230 zł, a koszt wizjera ze złaczami DN to 380zł).
