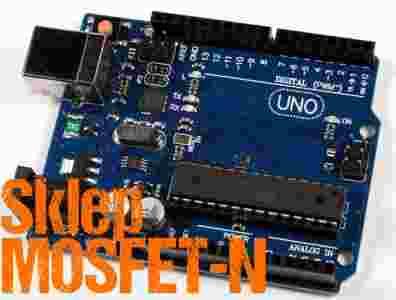

Klon Arduino UNO R3

Arduino UNO R3 bazuje na mikrokontrolerze Atmel ATMega328, ma 14 cyfrowych pinów IO (w tym 6 PWM), 6 wejść analogowych, kwarc 16MHz, złącze USB, gniazdo zasilania, złącze ICSP oraz przycisk RESET. Zawiera wszystko co niezbędne do uruchomienia mikrokontrolera, wystarczy podłączyć ją do komputera lub zewnętrznego źródła zasilania. Płytka w wersji R3 używa mikrokontrolera ATMega16U2 w roli konwertera USB-UART, zamiast układu FTDI.

Zasilanie
Arduino UNO może być zasilane przez port USB lub z zewnętrzego zasilacza. Zródło zasilania jest wybierane automatycznie. Używając zewnętrznego zasilacza należy zwrócić uwagę na jego parametry. Zalecane napięcie powinno mieścić się w granicach 7-12V.

Pamięć
Mikrokontroler Atmel ATMega328 zapewnia 32KB pamięcie flash (z czego 0.5KB jest zajęte przez bootloader), 2KB pamięci SRAM oraz 1KB pamięci EEPROM.

Piny IO
Każdy z 14 pinów IO może zostać użyty jako wejście lub wyjście. Działają na 5V, każdy z nich może zapewnić 40mA prądu i wbudowany rezystor PULL-UP o wartości 20-50kOhm. Niektóre piny mają specjalne funkcje: UART, przerwanie zewnętrzne, PWM, SPI, sterowanie wbudowaną diodą LED.
Ponadto Arduino UNO R3 ma 6 wejść analogowych, które zapewniają 10 bitową rozdzielczość pomiaru. Domyślnie mierzą wartości w zakresie 0-5V, z możliwością zmiany górnej granicy używając pinu AREF lub wewnętrznego źródła napięcia odniesienia. Oprócz niektóre z pinów mają dodatkowe funkcjonalności: TWI, AREF, RESET.

Komunikacja
Arduino UNO R3 ma wiele możliwości komunikacji z komputerem, innym Arduino lub peryferiami. Mikrokontroler Atmel ATMega328 zapewnia UART, I²C (TWI) oraz SPI. Dodatkowy mikrokontroler znajdujący się na płytce umożliwia podłączenie mikrokontrolra do komputera PC za pomocą USB.

Programowanie
Arduno UNO R3 może zostać zaprogramowane z użyciem Arduino IDE. Preinstalowany bootloader (protokół STK500) pozwala na programowanie wprost z komputera bez dodatkowych urządzeń. Oprócz tego możliwe jest programowanie z użyciem ICSP, Atmel FLIP, DFU programmer lub standardowego programatora ISP, takiego jak USBasp.

Klon oferowany na aukcji jest w pełni zgodny z oryginałem.

Parametry techniczne:
ø Mikrokontroler Atmel ATmega328
ø Napięcie pracy 5V
ø Napięcie zasilania 7-12V
ø Cyfrowe piny IO 14 (w tym 6 PWM)
ø Analogowe piny wejściowe 6
ø Wydajność prądowa pinu 40mA
ø Pamięć flash 32kB (bootloader 0.5kB)
ø Pamięć SRAM 2KB
ø Pamięć EEPROM 1kB
ø Kwarc 16MHz

Zestaw zawiera
ø 1x Klon Arduino UNO R3
ø 1x Kabel USB

Przykładowe zastosowania
ø Nauka programowania
ø Robotyka
ø Inteligentny dom
ø DIY
