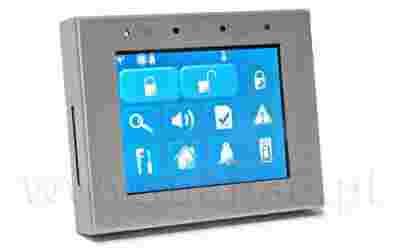

Klawiatura dotykowa TPR-1

• kolorowy wyświetlacz 3,5” TFT LCD
• panel dotykowy „Touch Panel”, bez mechanicznych styków
• diody LED statusu systemu
• współpraca z modułami:
• NEO i NEO-PS (klawiatura w wersji 1,1NEO) Ropam

• interaktywne graficzne menu z piktogramy (ikony) magistrala RS485 do komunikacji systemowej
• lokalny port RS232TTL
• funkcja uaktualnienia oprogramowania
• estetyczna i solidna obudowa z matowej stali nierdzewnej „INOX”
• wymiary: 102 x 82 x 20mm
• zabezpieczenie antysabotażowe obudowy
• rozłączne listwy zaciskowe
• gwarancja: 24 miesiące
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• intuicyjna kontrola i sterowanie systemem
• sterowanie wyjściami modułu
• szybkie sterowanie wyjściem przekaźnikowym w TPR-1
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza i zegara
• wbudowany czujnik temperatury
• dwa wejścia alarmowe

Do poprawnej pracy z modułem NEO potrzebna wersja oprogramowania klawiatury 1,1Neo (dostępna w programie Partner zakładka uaktualnienie)

Rys.1 Elementy systemu.

Przeznaczenie:

System alarmowy zbudowany w oparciu o TPR-1 i sprawdzone moduły GSM Ropam Elektronik to idealne rozwiązanie dla obiektów mieszkalnych i małych obiektów komercyjnych. Nowoczesna stylistyka, sprawdzona technologia panelu dotykowego z efektownym kolorowym wyświetlaczem LCD doskonale nadaje się do komponowania w większości wnętrz i pomieszczeń. Intuicyjny i przejrzysty interfejs, powoduję że sterowanie systemem alarmowym nigdy nie było tak proste jak z TPR-1. Panel TPR-1 w połączeniu z modułami serii NEO/NEO-PS pozwala na zbudowanie w pełni funkcjonalnego systemu alarmowego. Przy wykorzystaniu dwóch paneli otrzymujemy system w konfiguracji: 12 wejść, 8 wyjść, jedna strefa z czuwaniem nocnym oraz z wbudowaną komunikacją i sterowaniem GSM.

Panel dotykowy TPR-1 to nowoczesny element sterowania i kontroli systemu alarmowego. TPR-1 zbudowany jest w oparciu o kolorowy wyświetlacz TFT LCD z panelem dotykowym. Obudowę wykonano z matowej stali nierdzewnej „INOX” co tworzy z całości solidny i estetyczny wygląd, pasujący do większości wnętrz i podkreślający funkcje urządzenia. TPR-1 pozwala na intuicyjne sterowanie i kontrolę systemu alarmowego, dzięki interaktywnemu interfejsowi wykorzystującym piktogramy i podpowiedzi tekstowe, nawigowanie i używanie funkcji jest proste i nie wymaga od użytkownika pamiętania kodu funkcji np. czuwanie nocne, blokowanie czujników. Panel posiada cztery diody LED do sygnalizacji statusu oraz pasek piktogramów na którym w sposób ciągły prezentuje wszystkie ważne informacje m.in. stan zasilania, zasięg GSM, GPRS, temperaturę.

Rys.2 Menu główne.

Rys.3 Menu ustawienia.

Rys.4 Ekran informacyjny.

Rys.5 Powiadomienie o uruchomieniach alarmu.

Rys.6 Ekran klawiatury do wprowadzania kodu.

Rys.7 Menu sterowanie wyjściami.
