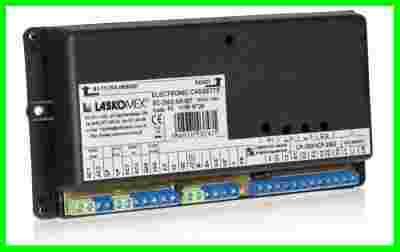

Kaseta elektroniki EC-2502AR

• służy do sterowania pracą całego sytemu domofonowego
• współpraca z systemami: CD2502T, CD2502N, CD2520T INOX

Kaseta elektroniki EC-2502 to mikroprocesorowe urządzenie sterujące pracą całego systemu domofonowego. We wcześniejszych wersjach domofonów cyfrowych stosowane były dwa rodzaje kaset elektroniki - do wejścia głównego i do obsługi wejścia podrzędnego. W domofonie CD-2502 stosowany jest jeden typ kasety elektroniki, w której instalator definiuje, jaki typ wejścia będzie przez nią obsługiwany.

Kaseta elektroniki zasilana jest z dwuuzwojeniowego zasilacza prądu zmiennego, jedno z uzwojeń służy do zasilania kasety elektroniki i panela zewnętrznego, drugie do zasilania elektrozaczepu. W kasecie elektroniki znajdują się potencjometry służące do regulacji wzmocnienia głośnika i mikrofonu oraz balansu linii.

Przy pomocy zworek w kasecie elektroniki można konfigurować typ urządzenia blokującego wejście (elektrozaczep lub zamek elektromagnetyczny). W zamkach elektromagnetycznych (zworach) występuje często zjawisko magnetyzmu szczątkowego, którego efektem są trudności z otwieraniem drzwi (furtki), dlatego kaseta elektroniki została wyposażona w układ likwidujący to niepożądane zjawisko.

Włączenie mechanizmu rozmagnesowanie zwory w sytuacji, kiedy stosowany jest elektrozaczep, może spowodować, że będzie on działał nieprawidłowo!
W kasecie znajdują się przyciski INIT i RESET, wykorzystywane między innymi do przywrócenia domyślnych nastaw domofonu. Kaseta elektroniki EC-2502 może współpracować z akumulatorem, który zapewnia poprawną pracę domofonu w przypadku zaniku napięcia w sieci energetycznej.
