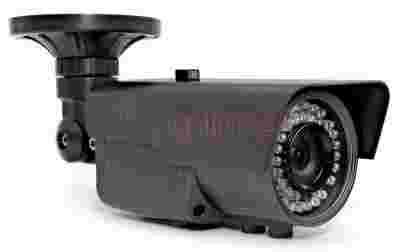

Kamera z oświetlaczem podczerwieni VI 600E Effio (2.8-12)
- przetwornik: 1/3" SONY EXview HAD II Effio CDD CP DSP
- rozdzielczość: 650 TVL (Kolor), 700 TVL (B/W)
- czułość: 0.1 lux, 0 lux (IR LED ON)
- obiektyw: 2.8-12 mm
- 42 diody, ø5 IR LED (zasięg 35-40 m)
- menu OSD
- ATW, AWB, BLC, AGC, MIR, AES, ATR, NR, HLC
- klasa szczelności: IP66
- kolor: grafitowy
Sony Effio - nowa jakość w telewizji przemysłowej...
Sony Effio (ang. Enhanced Features and Fine Image Processor) to zaawansowany technologicznie procesor sygnałowy DSP (ang. Digital Signal Processor), mający na celu poprawę jakości obrazu generowanego przez analogowe kamery telewizji przemysłowej. Obraz staje się bardziej przejrzysty i wyrazisty.
Nowa technologia...
Dzięki zaawansowanej technologii przetwornika, Sony Effio wprowadza do kamer analogowych wiele opcji dodatkowych, które dotychczas można było się spotkać jedynie w kamerach sieciowych. Wszystkie wersje procesora Sony Effio pozwalają kamerom analogowym generować krystalicznie czyste i ostre obrazy w rozdzielczości poziomej o wartości 650 do 700 linii TVL. Dodatkowo poprawiają jakość kolorów oraz zapewniają lepszy stosunek sygnału do szumu, tzw. S/N ratio.
Wysoka rozdzielczość - lepsze szczegóły...
Kamera AT VI-600 E charakteryzuje się wysoką rozdzielczością 650 linii TVL (kolor), co sprawia, że lepiej odwzorowywuje kolory. Inną bardzo ważną cechą wysokiej rozdzielczości jest możliwość rozróżnienia drobnych szczegółów. To cecha, która bardzo przydaje się w późniejszym odtworzeniu wcześniej nagranego obrazu.
Po przełączeniu się w tryb czarno biały, kamera ma jeszcze wyższą rozdzielczość 700 linii TVL, dzięki temu obraz w nocy jest równie ostry i wyraźny.
Rys.1 Porównanie dwóch obiektów "tradycyjnego" z systemem Effio.
Zastosowane funkcje...
AES - (Auto Electronic Shutter) automatyczna elektroniczna migawka - system ten stosowany jest najczęściej w kamerze w celu dostosowania zmian oświetlenia bez użycia obiektywu auto - iris.
AWB - (Auto White Balance) automatyczne dopasowanie balansu bieli - to elektroniczny proces pozwalający na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.
AGC - (Auto Gain Control) automatyczne dopasowanie poziomu wzmocnienia - system, który reguluje poziom jasności dla optymalnej wydajności i najwyższej jakości obrazu.
ATR - (Adaptive Tone Reproduction) adaptacyjna reprodukcja kolorów - to funkcja, która zwiększa kontrast pomiędzy ciemnymi i jasnymi obszarami ekranu.
Rys.2 Przykład zastosowania funkcji ATR w systemie Effio.
BLC - (Backlight Compensation) kontrola światła wstecznego - jest funkcją kamery, która automatycznie dostosowuje wyrównanie jasnego światła tak aby dać więcej szczegółów na ciemnych obszarach obrazu. Dobrym przykładem może być skupienie się na szczegółach twarzy osoby która oświetlona jest światłem słonecznym z tyłu.
ATW - (Auto Tracing White Balance) automatyczne trasowanie bieli - funkcja kamer kolorowych, w których kamera cały czas monitoruje światło i dostosowuje kolor, aby utrzymać białe obszary. Kamery z tą funkcją automatycznie dostosowują ustawienia koloru w celu osiągnięcia jednolitej jakości w białych obszarach obrazu.
MIR - (Mirror) lustrzane odbicie
NR - (Noise Reduction) redukcja szumów - to system, który z łatwością zmniejsza przypadkowy, jak i również stały szum, tym samym zapewnia wysoki stosunek sygnału do szumu, a także brak tak zwanego "efektu duchów". Wynikiem zastosowanego systemu są jasne, ostre obrazy, również w bardzo złych warunkach oświetlenia. Brak "efektu duchów", który jest całkiem normalnym zjawiskiem przy słabym oświetleniu, oferuje przy tym wysoki poziom identyfikacji. To cecha, gdzie występuje potrzeba rozpoznania tablic rejestracyjnych. Inną bardzo ważną korzyścią zastosowania tego systemu jest zmniejszona wielkość plików z zarejestrowanym obrazem. Wielkość zarejestrowanych przez DVR obrazów w formacie MPEG jest zmniejszona o 70%, natomiast w formacie JPEG o 40%.
Rys.3 Porównanie systemów 2D i 3D NR z systemem Effio.
HLC - (Highlight Compensation) kompensacja mocnego światła. Najbardziej klasycznym przypadkiem jest mocne światło z reflektorów samochodowych, które uniemożliwia odczytanie numerów rejestracyjnych pojazdu bądź rozpoznanie osoby prowadzącej pojazd. Zastosowanie funkcji HLC zmusi kamerę nie tylko do zignorowania tego światła podczas analizy obrazu, ale także do jego kompensacji i przyciemnienia co pozwoli na zarejestrowanie szczegółów umykających kamerze pozbawionej tej funkcji.
Strefy Prywatności - funkcja ta pozwala na zamaskowanie 4 obszarów, tak aby nie było można wyświetlać lub nagrywać danej strefy. Rozmiar i położenie zamaskowanych obszarów jest programowalna. Funkcja ta jest przydatna w aplikacjach, gdzie kamera widzi w obszarach, które nie są istotne dla celów bezpieczeństwa.
Maski mogą mieć kolor:
-
czerwony
-
niebieski
-
czarny
Detekcja Ruchu - możliwość ustawienia obszaru i progu zadziałania. Detekcja ruchu dla pełni konfigurowalnych obszarów. W przypadku wykrycia ruchu na ekranie pojawia się odpowiednia informacja ("Motion" oraz ikona tzw. "chłopka").
Obiektyw regulowany...
Kamera CCTV posiada wbudowany obiektyw regulowany o ogniskowej 2.8-12 mm. To obiektyw, który sprawdza się w profesjonalnych systemach telewizji przemysłowej. Cechą takiego obiektywu jest regulacja ogniskowej, gdzie każdy użytkownik może sobie go indywidualnie ustawić.
Oświetlacz podczerwieni...
Kamera VI600E Effio posiada wbudowany oświetlacz podczerwieni, w którym znajdują się 42 diody ø5. Zasięg świecenia wynosi do 35-40 metrów. Dzięki zastosowaniu w kamerze diod IR LED możliwe jest rejestrowanie obrazu w warunkach nocnych.
Podczas monitorowania obiektów w takich warunkach otrzymujemy obraz monochromatyczny. Kamera dzięki zastosowaniu specjalnego czujnika automatycznie uruchamia oświetlacz podczerwieni gdy zachodzi taka potrzeba. Dodatkowo istnieje możliwość regulacji intensywności oświetlacza podczerwieni LED Level.
Rys.4 Oświetlacz podczerwieni.
Menu OSD...
Główną cechą AT-VI-600E jest zamontowane w kamerze menu OSD, które ułatwia konfigurację urządzenia. Menu jest bardzo łatwe w obsłudze i przyjazne dla użytkownika. Sterowanie menu odbywa się za pomocą przycisków na dolnej części obudowy kamery. Znajdują się tam również pokrętła do regulacji ogniskowej i do korekcji ostrości. Dolna część kamery, na której znajdują się przyciski jest zamykana za pomocą pokrywy (rys.2).
Rys.5 Umiejscowienie menu OSD oraz regulacji ostrości i zbliżenia kamery AT-VI-600E.
Rys.6 Uruchamianie menu OSD kamery AT-VI-600E.
Nowe funkcje...
Rys.7 Nowe, funkcjonalne przyciski.
Nowością kamery ATVI600E jest funkcja dzięki, której swobodnie możemy regulować intensywność oświetlacza podczerwieni LED Level.
Rys.8 Przykładowe zastosowanie wyjścia Video Test.
Solidna obudowa...
Obudowa kamery AT-VI600E jest wykonana z bardzo solidnych materiałów. Cechą tej obudowy jest bardzo dobrze przemyślany i zaprojektowany uchwyt, w którym możliwe jest ukrycie przewodu, tak aby nie był on widoczny na zewnątrz. Innym plusem tej obudowy jest daszek. Zabezpiecza przed nadmiernym oświetleniem słonecznym oraz opadami deszczu. Obudowa jest pyłoszczelna i chroni przed silnym strumieniem wody ze wszystkich kierunków. Jej klasa szczelności wynosi IP66.
Rys.9 Widok kamery AT-VI-600E opcje ustawienia uchwytu.
Akcesoria...
Rys.10
Akcesoria VI-600E.
Wymiary...
Rys.11 Wymiary kamery.
Zastosowanie...
Kamera VI-600 E stosowana jest w profesjonalnych systemach telewizji przemysłowej. To kamera, która dzięki swoim parametrom technicznym ma szerokie zastosowania. Między innymi na zewnątrz w miejscach bardzo słabo oświetlonych, a także wewnątrz budynków.
Przykładowe zastosowania:
Do podłączenia kamery służą wtyki:
