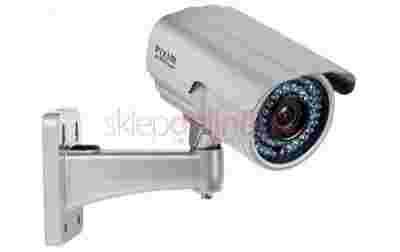

Kamera kolorowa AT VI 569 P Pixim
- przetwornik: 1/3" Pixim Seawolf DPS
- rozdzielczość: 690 TVL
- czułość: 0 lux (IR LED ON)
- obiektyw: 4-9 mm
- 48 diod, ø5 IR LED (zasięg 40 m)
- menu OSD
- AGC, BLC, AWB, AES, ATW, 3DNR, WDR
- klasa szczelności: IP66
- kolor: srebrny
Pixim Digital System - nowa jakość w telewizji przemysłowej...
Kamera AT-VI569P posiada innowacyjny przetwornik obrazu "Seawolf" DPS (Digital Pixel System). Nowoczesna technologia pozwala na przetwarzanie danych z poszczególnych pikseli na podstawie setek próbek na klatkę. Jakość obrazu bardzo dobra nawet w ekstramalnych warunkach oświetleniowych.
Nowa technologia...
Dzięki zaawansowanej technologii przetwornika, Digital Pixel System wprowadza do kamer analogowych wiele opcji dodatkowych, takich jak lepszy i bardziej rozbudowany WDR oraz kompensację oświetlenia fluorescencyjnego. Wszystkie wersje procesora Digital Pixel System pozwalają kamerom analogowym generować krystalicznie czyste i ostre obrazy w rozdzielczości poziomej o wartości 690 linii TVL. Dodatkowo poprawiają jakość kolorów oraz zapewniają lepszy stosunek sygnału do szumu, tzw. S/N ratio.
Rys.1 Pixim.
Wysoka rozdzielczość - lepsze szczegóły...
Kamera AT-VI569-P charakteryzuje się wysoką rozdzielczością 690 linii TVL (kolor), co sprawia, że lepiej odwzorowywuje kolory. Inną bardzo ważną cechą wysokiej rozdzielczości jest możliwość rozróżnienia drobnych szczegółów. To cecha, która bardzo przydaje się w późniejszym odtworzeniu wcześniej nagranego obrazu.
Bardziej wydajny WDR...
W kamerze znajduje się nowy i bardziej wydajny WDR. Dzięki dopracowanej funkcji, WDR nie będzie miał problemów z jasnością, szarością w odpowiedniej skali, nasyceniem, identyfikacją obszarów kolorów, niedokładnym odwzorowaniu kolorów, rozmazywaniem, kontrastem i rozdzielczością. Poniżej znajduje się porównanie nowego Pixim WDR i zwykłego CCD WDR.
Rys.2 Porównanie Pixim WDR i CCD WDR.
Zastosowane funkcje...
AES - (Auto Electronic Shutter) automatyczna elektroniczna migawka - system ten stosowany jest najczęściej w kamerze w celu dostosowania zmian oświetlenia bez użycia obiektywu auto - iris. (2x, 4x, 8x, 16x, 32x).
AWB - (Auto White Balance) automatyczne dopasowanie balansu bieli - to elektroniczny proces pozwalający na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.
AGC - (Auto Gain Control) automatyczne dopasowanie poziomu wzmocnienia - system, który reguluje poziom jasności dla optymalnej wydajności i najwyższej jakości obrazu.
BLC - (Backlight Compensation) kontrola światła wstecznego - jest funkcją kamery, która automatycznie dostosowuje wyrównanie jasnego światła tak aby dać więcej szczegółów na ciemnych obszarach obrazu. Dobrym przykładem może być skupienie się na szczegółach twarzy osoby która oświetlona jest światłem słonecznym z tyłu.
ATW - (Auto Tracing White Balance) automatyczne trasowanie bieli - funkcja kamer kolorowych, w których kamera cały czas monitoruje światło i dostosowuje kolor, aby utrzymać białe obszary. Kamery z tą funkcją automatycznie dostosowują ustawienia koloru w celu osiągnięcia jednolitej jakości w białych obszarach obrazu.
3DNR - (Digital Noise Reduction) redukcja szumów - to system, który z łatwością zmniejsza przypadkowy, jak i również stały szum, tym samym zapewnia wysoki stosunek sygnału do szumu, a także brak tak zwanego "efektu duchów". Wynikiem zastosowanego systemu są jasne, ostre obrazy, również w bardzo złych warunkach oświetlenia. Brak "efektu duchów", który jest całkiem normalnym zjawiskiem przy słabym oświetleniu, oferuje przy tym wysoki poziom identyfikacji. To cecha, gdzie występuje potrzeba rozpoznania tablic rejestracyjnych. Inną bardzo ważną korzyścią zastosowania tego systemu jest zmniejszona wielkość plików z zarejestrowanym obrazem. Wielkość zarejestrowanych przez DVR obrazów w formacie MPEG jest zmniejszona o 70%, natomiast w formacie JPEG o 40%.
Możliwości przetwornika PIXIM...
W tym miejscu zostanie uruchomiony JW Player.
Film.1 Film przedstawiający możliwości przetwornika PIXIM.
Menu OSD - wygodne i intuicyjne...
Z wielu udogodnień jakie zastosowano w kamerze AT V569 Pixim jest menu ekranowe OSD. Menu ekranowe jest bardzo intuicyjne i przyjazne dla użytkownika, to sprawia, że ustawienie urządzenia dla w własnych potrzeb nie sprawia trudności.
Rys.3 System regulacji ostrości, kąta widzenia oraz menu OSD.
Prosta regulacja...
Kamera została wyposażona w prosty system regulacji kąta widzenia oraz ostrości. Regulację ogniskowej i korektę ostrości dokonuje się za pomocą dwóch pokręteł, które są umieszczone z tyłu kamery (Rys.2). To wygodny sposób, gdyż nie trzeba zdejmować obudowy, żeby wyregulować kamerę.
Obiektyw regulowany...
Kamera CCTV posiada wbudowany obiektyw regulowany o ogniskowej 4-9 mm. To obiektyw, który sprawdza się w profesjonalnych systemach telewizji przemysłowej. Cechą takiego obiektywu jest regulacja ogniskowej, gdzie każdy użytkownik może sobie go indywidualnie ustawić.
Oświetlacz podczerwieni...
Kamera AT V569 Pixim posiada wbudowany oświetlacz podczerwieni, w którym znajduje się 48 diod o5. Zasięg świecenia wynosi maksymalnie do 40 metrów. Dzięki zastosowaniu w kamerze diod IR LED możliwe jest rejestrowanie obrazu w warunkach nocnych. Podczas monitorowania obiektów w takich warunkach otrzymujemy obraz monochromatyczny. Kamera dzięki zastosowaniu specjalnego czujnika automatycznie uruchamia oświetlacz podczerwieni gdy zachodzi taka potrzeba.
Rys.4 Oświetlacz podczerwieni, obiektyw. ...
Technologia Digital Pixel System...
Technologia Digital Pixel System zapewnia bezprecedensową jakość obrazu w każdych warunkach oświetlenia. Kamera posiadająca wyspecjalizowane przetworniki Pixim przetwarzania obrazu może znacznie zwiększyć bezpieczeństwo poprzez następujące możliwości:
- Widest dynamic range (najszerszy zakres dynamiki): Przechwytywanie świateł i "szczegółów cieni" - w tym podświetlane obrazy - w tej samej scenie.
- Najwyższa rozdzielczość: Sprawia, że łatwo odróżnić szczegóły obrazu, nawet w niekontrolowanych lub bardzo zmiennych warunkach oświetleniowych.
- Doskonałe odwzorowanie barw: Dokładne wyświetlanie obrazu, nawet w trudnych warunkach oświetlenia we wewnątrz lub na zewnątrz (blask, światło słoneczne jasne, refleksje i świetlówki).
- Brak "ślepoty kamery": Eliminacja pionowych smug, pikseli i innych "artefaktów" powszechnie widzianych w zwykłych kamerach CCD w scenach o dużym kontraście.
- Wysoka kompresja obrazu: Dzięki wyeliminowaniu "wizualnych szumów" obrazu, Pixim-Powered może zaoszczędzić cenne miejsce na nagranie, które jest wchłonięte przez tradycyjne kamery.
Rys.5 Technologia DPS zapewnia prawdziwie cyfrowy poziom obrazu, który nie jest modulowany przez "szumy". (Oba obrazy zostały rozjaśnione o ten sam poziom kontrastu).
Technologia Digital Pixel System jest również jedynym rozwiązaniem, które umożliwia przechwytywanie obrazu z szerokiej gamy dynamicznych scen przy jednoczesnym wyeliminowaniu migotania i tzw. "koloru artefaktu", które pojawiają się w sytuacjach, gdy oświetlenie fluorescencyjne lub inne systemy oświetleń wykorzystują stateczniki (pary rtęci).
Odwzorowanie kolorów w każdych warunkach oświetlenia...
Porównanie zdjęć, na których widać utratę szczegółów w obszarze niedoświetlonym (fot.1) z obrazkiem, na którym szczegóły są bardziej widoczne (fot.2). Rys.6
Rys.6
Na pierwszym zdjęciu widać jak kamera traci szczegóły w jasnych i ciemnych obszarach (fot.1). Natomiast na drugim można zobaczyć doskonałą jakość obrazu pomimo trudnych warunków oświetleniowych (fot.2). Rys.7
Rys.7
Na tym zdjęciu można zobaczyć jak zwykła kamera traci szczegóły w obszarach prześwietlonych (fot.1). Na drugim, dzięki kamerze Pixim Seawolf widoczne są jasne obszary (fot.2). Rys.8
Rys.8
Progresywne przechwytywanie vs. przechwytywanie z przeplotem
Progresywne przechwytywanie to technologia, z której korzysta DPS. Pozwala na uchwycenie każdej linii obrazu jednocześnie. Rezultatem jest jaśniejszy, bardziej czysty obraz.
Rys.9 Porównanie przechwytywania obrazu.
Więcej przestrzeni na dysku w DVR...
- rozmiar pliku w wysokiej rozdzielczości zwykłej kamery CCD był o 19% większy niż rozmiar pliku w kamerze Pixim
- rozmiar pliku dla średniej rozdzielczości zwykłej kamery CCD wynosił 62% więcej niż rozmiar pliku dla Pixim podczas procesu skalowania wideo przy rozdzielczości 4CIF
- kamera Pixim posiada wyraźnie lepszy zakres i dynamikę kolorów oraz rozdzielczość pracy w ciągu dnia
Rys.10 Porównanie kompresji.
Zastosowanie...
Kamera V-569-P stosowana jest w profesjonalnych systemach telewizji przemysłowej. To kamera, która dzięki swoim parametrom technicznym ma szerokie zastosowania. Między innymi na zewnątrz w miejscach bardzo słabo oświetlonych, a także wewnątrz budynków.
Przykładowe zastosowania:
Rys.11 Akcesoria.
Moduł auto-tracking ATPSWBAT pozwala na śledzenie poruszających się obiektów, przy użyciu zwykłych kamer szybkoobrotowych PTZ.
