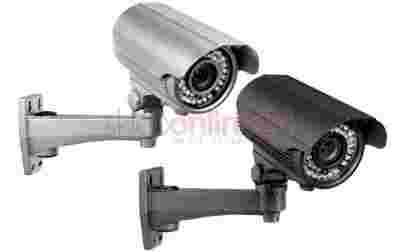

Kamera kolorowa z oświetlaczem podczerwieni AT VI 560 (2.8-12)
- przetwornik: 1/3" CCD SONY Super HAD II CP DSP
- rozdzielczość: 600 TVL (Kolor), 700 TVL (B/W)
- czułość: 0 lux (IR LED ON)
- obiektyw: 2.8-12 mm
- 42 diody, ø5 IR LED (zasięg 40-45 m)
- AWB, AGC, AES
- klasa szczelności: IP66
- kolor: srebrny, grafitowy
-
zasilanie: 12V DC/ 500mA
- gwarancja: 24 miesiące
Nowa generacja przetwornika - nowa jakość...
Profesjonalna kamera VI-560 (2.8-12) posiada najnowszej generacji przetwornik 1/3" SONY Super HAD II CCD CP DSP, który sprawia, że obraz jest jeszcze bardziej przejrzysty i wyrazisty.
Rys.1 Porównanie przetworników.
Wysoka rozdzielczość - lepsze odwzorowanie...
Kamera AT VI-560 charakteryzuje się wysoką rozdzielczością 600 linii TVL (kolor), co sprawia, że lepiej odwzorowywuje kolory. Inną bardzo ważną cechą wysokiej rozdzielczości jest możliwość rozróżnienia drobnych szczegółów. To cecha, która bardzo przydaje się w późniejszym odtworzeniu wcześniej nagranego obrazu.
Po przełączeniu się w tryb czarno biały, kamera ma jeszcze wyższą rozdzielczość 700 linii TVL, dzięki temu obraz w nocy jest równie ostry i wyraźny.
Zastosowane funkcje...
AES - (Auto Electronic Shutter) automatyczna elektroniczna migawka - system ten stosowany jest najczęściej w kamerze w celu dostosowania zmian oświetlenia bez użycia obiektywu auto - iris.
AWB - (Auto White Balance) automatyczne dopasowanie balansu bieli - to elektroniczny proces pozwalający na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.
AGC - (Auto Gain Control) automatyczne dopasowanie poziomu wzmocnienia - system, który reguluje poziom jasności dla optymalnej wydajności i najwyższej jakości obrazu.
Oświetlacz podczerwieni...
Kamera VI 560 posiada wbudowany oświetlacz podczerwieni, w którym znajduje się 42 diody ø5. Zasięg świecenia wynosi maksymalnie do 45 metrów. Dzięki zastosowaniu w kamerze diod IR LED możliwe jest rejestrowanie obrazu w warunkach nocnych. Podczas monitorowania obiektów w takich warunkach otrzymujemy obraz monochromatyczny. Kamera dzięki zastosowaniu specjalnego czujnika automatycznie uruchamia oświetlacz podczerwieni gdy zachodzi taka potrzeba.
Rys.2 Oświetlacz podczerwieni, obiektyw.
Obiektyw regulowany...
Kamera CCTV posiada wbudowany obiektyw regulowany o ogniskowej 2.8-12 mm. To obiektyw, który sprawdza się w profesjonalnych systemach telewizji przemysłowej. Cechą takiego obiektywu jest regulacja ogniskowej, gdzie każdy użytkownik może sobie go indywidualnie ustawić.
Prosta regulacja...
Kamera została wyposażona w prosty system regulacji kąta widzenia oraz ostrości. System nie wymaga żadnych dodatkowych narzędzi. To wygodny sposób, gdyż nie trzeba zdejmować obudowy, żeby wyregulować kamerę(rys.3 i 4).
Rys.3 Pokrętła do regulacji kamery.
Solidna obudowa...
Obudowa kamery AT-VI560 jest wykonana z bardzo solidnych materiałów. Cechą tej obudowy jest bardzo dobrze przemyślany i zaprojektowany uchwyt, w którym możliwe jest ukrycie przewodu, tak aby nie był on widoczny na zewnątrz. Producent dodatkowo wykonał dwa otwory w uchwycie (widoczne po zdjęciu zaślepki) przez które można wyprowadzić przewody, gdy nie wprowadzamy ich bezpośrednio do ściany. Innym plusem tej obudowy jest daszek, który jest regulowany. Zabezpiecza przed nadmiernym oświetleniem słonecznym oraz opadami deszczu. Obudowa jest pyłoszczelna i chroni przed silnym strumieniem wody ze wszystkich kierunków. Jej klasa szczelności wynosi IP66.
Rys.4 Regulacja daszka kamery AT-VI-560.
Rys.5 Regulacja uchwytu kamery AT VI560.
Rys.6 Opcje wypuszczenia przewodów podczas montażu kamery AT VI560.
Rys.7 Akcesoria kamery.
Zastosowanie...
Kamera VI-560 stosowana jest w profesjonalnych systemach telewizji przemysłowej. To kamera, która dzięki swoim parametrom technicznym ma szerokie zastosowania. Między innymi na zewnątrz w miejscach bardzo słabo oświetlonych, a także wewnątrz budynków.
Przykładowe zastosowania:
Wymiary
Rys.8 Wymiary kamery.
Do podłączenia kamery służą wtyki:
wymiary uchwytu kamery do pobrania
