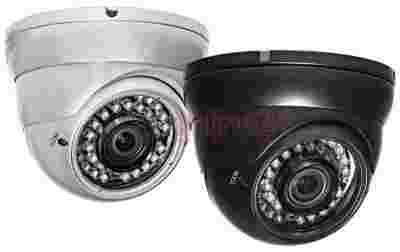

Kamera kolorowa z oświetlaczem podczerwieni
AT DVI 560 E Effio
- napięcie zasilania: DC 12V/250 mA
- gwarancja: 24 miesiące
Sony Effio - nowa jakość w telewizji przemysłowej...
Sony Effio (ang. Enhanced Features and Fine Image Processor) to zaawansowany technologicznie procesor sygnałowy DSP (ang. Digital Signal Processor), mający na celu poprawę jakości obrazu generowanego przez analogowe kamery telewizji przemysłowej. Obraz staje się bardziej przejrzysty i wyrazisty.
Nowa technologia...
Dzięki zaawansowanej technologii przetwornika, Sony Effio wprowadza do kamer analogowych wiele opcji dodatkowych, które dotychczas można było się spotkać jedynie w kamerach sieciowych. Wszystkie wersje procesora Sony Effio pozwalają kamerom analogowym generować krystalicznie czyste i ostre obrazy w rozdzielczości poziomej o wartości 650 do 700 linii TVL. Dodatkowo poprawiają jakość kolorów oraz zapewniają lepszy stosunek sygnału do szumu, tzw. S/N ratio.
Wysoka rozdzielczość - lepsze szczegóły...
Kamera AT VI-DI560 E charakteryzuje się wysoką rozdzielczością 650 linii TVL (kolor), co sprawia, że lepiej odwzorowywuje kolory. Inną bardzo ważną cechą wysokiej rozdzielczości jest możliwość rozróżnienia drobnych szczegółów. To cecha, która bardzo przydaje się w późniejszym odtworzeniu wcześniej nagranego obrazu.
Po przełączeniu się w tryb czarno biały, kamera ma jeszcze wyższą rozdzielczość 700 linii TVL, dzięki temu obraz w nocy jest równie ostry i wyraźny.
Rys.1 Porównanie dwóch obiektów "tradycyjnego" z systemem Effio.
WysokaZastosowane funkcje...
AES - (Auto Electronic Shutter) automatyczna elektroniczna migawka - system ten stosowany jest najczęściej w kamerze w celu dostosowania zmian oświetlenia bez użycia obiektywu auto - iris.
AWB - (Auto White Balance) automatyczne dopasowanie balansu bieli - to elektroniczny proces pozwalający na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.
AGC - (Auto Gain Control) automatyczne dopasowanie poziomu wzmocnienia - system, który reguluje poziom jasności dla optymalnej wydajności i najwyższej jakości obrazu.
ATR - (Adaptive Tone Reproduction) adaptacyjna reprodukcja kolorów - to funkcja, która zwiększa kontrast pomiędzy ciemnymi i jasnymi obszarami ekranu.
Rys.2 Przykład zastosowania funkcji ATR w systemie Effio.
ATW - (Auto Tracing White Balance) automatyczne trasowanie bieli - funkcja kamer kolorowych, w których kamera cały czas monitoruje światło i dostosowuje kolor, aby utrzymać białe obszary. Kamery z tą funkcją automatycznie dostosowują ustawienia koloru w celu osiągnięcia jednolitej jakości w białych obszarach obrazu.
Oświetlacz podczerwieni...
Kamera AT-DVI-560 Effio posiada wbudowany oświetlacz podczerwieni, w którym znajduje się 36 diod ø5. Zasięg świecenia wynosi maksymalnie do 40 metrów. Dzięki zastosowaniu w kamerze diod IR LED możliwe jest rejestrowanie obrazu w warunkach nocnych. Podczas monitorowania obiektów w takich warunkach otrzymujemy obraz monochromatyczny. Kamera dzięki zastosowaniu specjalnego czujnika automatycznie uruchamia oświetlacz podczerwieni gdy zachodzi taka potrzeba (Rys.1).
Rys.3 Obiektyw, oświetlacz podczerwieni.
Obiektyw regulowany...
Kamera CCTV posiada wbudowany obiektyw regulowany o ogniskowej 2.8-12 mm. To obiektyw, który sprawdza się w profesjonalnych systemach telewizji przemysłowej. Cechą takiego obiektywu jest regulacja ogniskowej, gdzie każdy użytkownik może sobie go indywidualnie ustawić (Rys.2).
Prosta regulacja...
Kamera została wyposażona w prosty system regulacji kąta widzenia oraz ostrości. Regulację ogniskowej i korektę ostrości dokonuje się za pomocą dwóch pokręteł, które są umieszczone z przodu kamery. To wygodny sposób, gdyż nie trzeba zdejmować obudowy, żeby wyregulować kamerę (Rys.2).
Rys.4 Pokrętła do regulacji kamery.
Solidna obudowa...
Obudowa kamery ATDVI560E jest wykonana z bardzo solidnych materiałów. Obudowa jest pyłoszczelna i chroni przed silnym strumieniem wody ze wszystkich kierunków. Jej klasa szczelności wynosi IP66. Kamera znajduje się w wandaloodpornej obudowie dzięki takiemu rozwiązaniu kamera jest odporna na uderzenia. Obudowa pozwala na montaż kamery zarówno na suficie, jak i na ścianie. Płytka kamery umieszczona jest w obudowie kulowej, która pozwala na obrót kamery w dowolnej osi.
Zastosowanie...
Kamera AT-DVI-560 Effio stosowana jest w profesjonalnych systemach telewizji przemysłowej. To kamera, która dzięki swoim parametrom technicznym ma szerokie zastosowania. Między innymi na zewnątrz w miejscach bardzo słabo oświetlonych, a także wewnątrz budynków.
Rys.5 Akcesoria kamery.
Przykładowe zastosowania:
Do podłączenia kamery służą wtyki:
