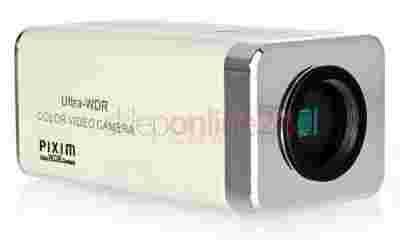

Kamera kolorowa bez obiektywu AT 8080 P Pixim Dzień /Noc

• przetwornik: 1/3" Pixim Seawolf DPS
• rozdzielczość: 690 HTVL
• czułość: 0.1 lux
• menu OSD
• AGC, BLC, AWB, AES, ATW, 3DNR, WDR
• zasilanie: DC 12V, AC 24V

• wymiary: 127 x 60 x 52mm
• waga: 400g
• gwarancja: 24 miesiące

Nowa technologia...

Dzięki zaawansowanej technologii przetwornika, Digital Pixel System wprowadza do kamer analogowych wiele opcji dodatkowych, takich jak lepszy i bardziej rozbudowany WDR oraz kompensację oświetlenia fluorescencyjnego. Wszystkie wersje procesora Digital Pixel System pozwalają kamerom analogowym generować krystalicznie czyste i ostre obrazy w rozdzielczości poziomej o wartości 690 linii TVL. Dodatkowo poprawiają jakość kolorów oraz zapewniają lepszy stosunek sygnału do szumu, tzw. S/N ratio.

Wysoka rozdzielczość - lepsze szczegóły...

Kamera AT-8080P charakteryzuje się wysoką rozdzielczością 690 linii TVL (kolor), co sprawia, że lepiej odwzorowywuje kolory. Inną bardzo ważną cechą wysokiej rozdzielczości jest możliwość rozróżnienia drobnych szczegółów. To cecha, która bardzo przydaje się w późniejszym odtworzeniu wcześniej nagranego obrazu.

Bardziej wydajny WDR...

W kamerze znajduje się nowy i bardziej wydajny Ultra WDR. Dzięki dopracowanej funkcji, WDR nie będzie miał problemów z jasnością, szarością w odpowiedniej skali, nasyceniem, identyfikacją obszarów kolorów, niedokładnym odwzorowaniem kolorów, rozmazywaniem, kontrastem i rozdzielczością. Poniżej znajduje się porównanie nowego Pixim WDR i zwykłego CCD WDR.

Rys.1 Porównanie Pixim WDR i CCD WDR.

Obiektyw - możliwość dostosowania do własnych potrzeb...

Stosowanie obiektywów ze zmienną ogniskową, umożliwia łatwe dobranie pola widzenia kamery do własnych potrzeb. Posiada wbudowany sterownik kontroli przysłony do obiektywów Auto Iris, dzięki temu kamera może być stosowana w warunkach bardzo dużych zmian oświetlenia.

Aby w pełni wykorzystać możliwości kamery proponujemy zastosowanie obiektywu Auto Iris F 0.95 firmy Fujinon.

Zastosowane funkcje...

AES - (Auto Electronic Shutter) automatyczna elektroniczna migawka - system ten stosowany jest najczęściej w kamerze w celu dostosowania zmian oświetlenia bez użycia obiektywu auto - iris. (2x, 4x, 8x, 16x, 32x).

AWB - (Auto White Balance) automatyczne dopasowanie balansu bieli - to elektroniczny proces pozwalający na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.

AGC - (Auto Gain Control) automatyczne dopasowanie poziomu wzmocnienia - system, który reguluje poziom jasności dla optymalnej wydajności i najwyższej jakości obrazu.

BLC - (Backlight Compensation) kontrola światła wstecznego - jest funkcją kamery, która automatycznie dostosowuje wyrównanie jasnego światła tak aby dać więcej szczegółów na ciemnych obszarach obrazu. Dobrym przykładem może być skupienie się na szczegółach twarzy osoby która oświetlona jest światłem słonecznym z tyłu.

ATW - (Auto Tracing White Balance) automatyczne trasowanie bieli - funkcja kamer kolorowych, w których kamera cały czas monitoruje światło i dostosowuje kolor, aby utrzymać białe obszary. Kamery z tą funkcją automatycznie dostosowują ustawienia koloru w celu osiągnięcia jednolitej jakości w białych obszarach obrazu.

3DNR - (Digital Noise Reduction) redukcja szumów - to system, który z łatwością zmniejsza przypadkowy, jak i również stały szum, tym samym zapewnia wysoki stosunek sygnału do szumu, a także brak tak zwanego "efektu duchów". Wynikiem zastosowanego systemu są jasne, ostre obrazy, również w bardzo złych warunkach oświetlenia. Brak "efektu duchów", który jest całkiem normalnym zjawiskiem przy słabym oświetleniu, oferuje przy tym wysoki poziom identyfikacji. To cecha, gdzie występuje potrzeba rozpoznania tablic rejestracyjnych. Inną bardzo ważną korzyścią zastosowania tego systemu jest zmniejszona wielkość plików z zarejestrowanym obrazem. Wielkość zarejestrowanych przez DVR obrazów w formacie MPEG jest zmniejszona o 70%, natomiast w formacie JPEG o 40%.

Menu OSD - wygodne i intuicyjne...

Z wielu udogodnień jakie zastosowano w kamerze AT8080P Pixim jest menu ekranowe OSD. Menu ekranowe jest bardzo intuicyjne i przyjazne dla użytkownika, to sprawia, że ustawienie urządzenia dla własnych potrzeb nie sprawia trudności.

Możliwości przetwornika PIXIM...

Film.1 Film przedstawiający  możliwości przetwornika PIXIM.

Technologia Digital Pixel System...

Technologia Digital Pixel System zapewnia bezprecedensową jakość obrazu w każdych warunkach oświetlenia. Kamera posiadająca wyspecjalizowane przetworniki Pixim przetwarzania obrazu może znacznie zwiększyć bezpieczeństwo poprzez następujące możliwości:

• Widest dynamic range (najszerszy zakres dynamiki): Przechwytywanie świateł i "szczegółów cieni" - w tym podświetlane obrazy - w tej samej scenie.
• Najwyższa rozdzielczość: Sprawia, że łatwo odróżnić szczegóły obrazu, nawet w niekontrolowanych lub bardzo zmiennych warunkach oświetleniowych.
• Doskonałe odwzorowanie barw: Dokładne wyświetlanie obrazu, nawet w trudnych warunkach oświetlenia we wewnątrz lub na zewnątrz (blask, światło słoneczne jasne, refleksje i świetlówki).
• Brak "ślepoty kamery": Eliminacja pionowych smug, pikseli i innych "artefaktów" powszechnie widzianych w zwykłych kamerach CCD w scenach o dużym kontraście.
• Wysoka kompresja obrazu: Dzięki wyeliminowaniu "wizualnych szumów" obrazu, Pixim-Powered może zaoszczędzić cenne miejsce na nagranie, które jest wchłonięte przez tradycyjne kamery.

Rys.2 Technologia DPS zapewnia prawdziwie cyfrowy poziom obrazu, który nie jest modulowany przez "szumy". (Oba obrazy zostały rozjaśnione o ten sam poziom kontrastu).

Technologia Digital Pixel System jest również jedynym rozwiązaniem, które umożliwia przechwytywanie obrazu z szerokiej gamy dynamicznych scen przy jednoczesnym wyeliminowaniu migotania i tzw. "koloru artefaktu", które pojawiają się w sytuacjach, gdy oświetlenie fluorescencyjne lub inne systemy oświetleń wykorzystują stateczniki (pary rtęci).

Odwzorowanie kolorów w każdych warunkach oświetlenia...

Porównanie zdjęć, na których widać utratę szczegółów w obszarze niedoświetlonym (fot.1) z obrazkiem, na którym szczegóły są bardziej widoczne (fot.2). Rys.3

Rys.3

Na pierwszym zdjęciu widać jak kamera traci szczegóły w jasnych i ciemnych obszarach (fot.1). Natomiast na drugim można zobaczyć doskonałą jakość obrazu pomimo trudnych warunków oświetleniowych (fot.2). Rys.4

Rys.4

Na tym zdjęciu można zobaczyć jak zwykła kamera traci szczegóły w obszarach prześwietlonych (fot.1). Na drugim, dzięki kamerze Pixim Seawolf widoczne są jasne obszary (fot.2). Rys.5

Rys.5

Progresywne przechwytywanie vs. przechwytywanie z przeplotem

Progresywne przechwytywanie to technologia, z której korzysta DPS. Pozwala na uchwycenie każdej linii obrazu jednocześnie. Rezultatem jest jaśniejszy, bardziej czysty obraz.

Rys.6 Porównanie przechwytywania obrazu.

Więcej przestrzeni na dysku w DVR...

• rozmiar pliku w wysokiej rozdzielczości zwykłej kamery CCD był o 19% większy niż rozmiar pliku w kamerze Pixim
• rozmiar pliku dla średniej rozdzielczości zwykłej kamery CCD wynosił 62% więcej niż rozmiar pliku dla Pixim  podczas procesu skalowania wideo przy rozdzielczości 4CIF
• kamera Pixim posiada wyraźnie lepszy zakres i dynamikę kolorów oraz rozdzielczość pracy w ciągu dnia

Rys.7 Porównanie kompresji.

Zastosowanie...

Kamera AT 8080P Pixim Seawolf stosowana jest w profesjonalnych systemach telewizji przemysłowej. To kamera, która dzięki swoim parametrom technicznym ma szerokie zastosowania. Może być instalowana wewnątrz (np. na statywie GL 213) lub na zewnątrz pomieszczeń po umieszczeniu w obudowie zewnętrznej, np. GL606.

Przykładowe zastosowania:

• obiekty użyteczności publicznej:
  • szkoły, urzędy, hale sportowe...
• parkingi
• składy
• posesje prywatne
• biura

Rys.8 Kamera + akcesoria.

Rys.9 Opakowanie.
