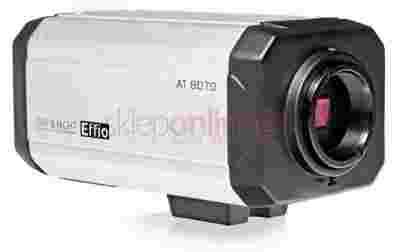

Kamera kolorowa bez obiektywu AT 8070 Effio Dzień /Noc

• przetwornik: 1/3" SONY EXview HAD II Effio CDD CP DSP
• rozdzielczość: 650 TVL (Kolor), 700 TVL (B/W)
• czułość: 0.01 lux
• menu OSD
• AGC, BLC, AWB, AES, ATW, MIR, ATR, NR, HLC
• zasilanie: DC 12V

• wymiary: 118 x 65 x 56mm
• gwarancja: 24 miesiące

Sony Effio (ang. Enhanced Features and Fine Image Processor) to zaawansowany technologicznie procesor sygnałowy DSP (ang. Digital Signal Processor), mający na celu poprawę jakości obrazu generowanego przez analogowe kamery telewizji przemysłowej. Obraz staje się bardziej przejrzysty i wyrazisty.

Nowa technologia...

Dzięki zaawansowanej technologii przetwornika, Sony Effio wprowadza do kamer analogowych wiele opcji dodatkowych, które dotychczas można było się spotkać jedynie w kamerach sieciowych. Wszystkie wersje procesora Sony Effio pozwalają kamerom analogowym generować krystalicznie czyste i ostre obrazy w rozdzielczości poziomej o wartości 650 do 700 linii TVL. Dodatkowo poprawiają jakość kolorów oraz zapewniają lepszy stosunek sygnału do szumu, tzw. S/N ratio.

Wysoka rozdzielczość - lepsze szczegóły...

Kamera AT 8070 Effio charakteryzuje się wysoką rozdzielczością 650 linii TVL (kolor), co sprawia, że lepiej odwzorowywuje kolory. Inną bardzo ważną cechą wysokiej rozdzielczości jest możliwość rozróżnienia drobnych szczegółów. To cecha, która bardzo przydaje się w późniejszym odtworzeniu wcześniej nagranego obrazu.

Po przełączeniu się w tryb czarno biały, kamera ma jeszcze wyższą rozdzielczość 700 linii TVL,  dzięki temu obraz w nocy jest równie ostry i wyraźny.

Rys.1 Porównanie dwóch obiektów "tradycyjnego" z systemem Effio.

Obiektyw - możliwość dostosowania do własnych potrzeb...

Stosowanie obiektywów ze zmienną ogniskową, umożliwia łatwe dobranie pola widzenia kamery do własnych potrzeb. Posiada wbudowany sterownik kontroli przysłony do obiektywów Auto Iris, dzięki temu kamera może być stosowana w warunkach bardzo dużych zmian oświetlenia.

Aby w pełni wykorzystać możliwości kamery proponujemy zastosowanie obiektywu Auto Iris F 0.95 firmy Fujinon.

Zastosowane funkcje...

AES - (Auto Electronic Shutter) automatyczna elektroniczna migawka - system ten stosowany jest najczęściej w kamerze w celu dostosowania zmian oświetlenia bez użycia obiektywu auto - iris.
Sterowanie migawką może odbywać się elektronicznie lub ręcznie. Ustawienie migawki można podzielić na odpowiednie tryby:

• AUTO: Automatyczna kontrola szybkości migawki jest aktywna. Prędkość migawki jest automatycznie kontrolowana w zależności od jasności obrazu.
• MANUAL: Możliwość wybrania stałej prędkości migawki od 1/50, 1/100, 1/200FLC, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10,000, 1/100,000.AWB - (Auto White Balance) automatyczne dopasowanie balansu bieli - to elektroniczny proces pozwalający na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.

AGC - (Auto Gain Control) automatyczne dopasowanie poziomu wzmocnienia - system, który reguluje poziom jasności dla optymalnej wydajności i najwyższej jakości obrazu.

ATR - (Adaptive Tone Reproduction) adaptacyjna reprodukcja kolorów - to funkcja, która zwiększa kontrast pomiędzy ciemnymi i jasnymi obszarami ekranu.

Rys.2 Przykład zastosowania funkcji ATR w systemie Effio.

BLC - (Backlight Compensation) kontrola światła wstecznego - jest funkcją kamery, która automatycznie dostosowuje wyrównanie jasnego światła tak aby dać więcej szczegółów na ciemnych obszarach obrazu. Dobrym przykładem może być skupienie się na szczegółach twarzy osoby która oświetlona jest światłem słonecznym z tyłu.

ATW - (Auto Tracing White Balance) automatyczne trasowanie bieli - funkcja kamer kolorowych, w których kamera cały czas monitoruje światło i dostosowuje kolor, aby utrzymać białe obszary. Kamery z tą funkcją automatycznie dostosowują ustawienia koloru w celu osiągnięcia jednolitej jakości w białych obszarach obrazu.

HLC - (Highlight Compensation) kompensacja mocnego światła. Najbardziej klasycznym przypadkiem jest mocne światło z reflektorów samochodowych, które uniemożliwia odczytanie numerów rejestracyjnych pojazdu bądź rozpoznanie osoby prowadzącej pojazd. Zastosowanie funkcji HLC zmusi kamerę nie tylko do zignorowania tego światła podczas analizy obrazu, ale także do jego kompensacji i przyciemnienia co pozwoli na zarejestrowanie szczegółów umykających kamerze pozbawionej tej funkcji.

MIR - (Mirror) lustrzane odbicie

NR - (Noise Reduction) redukcja szumów - to system, który z łatwością zmniejsza przypadkowy, jak i również stały szum, tym samym zapewnia wysoki stosunek sygnału do szumu, a także brak tak zwanego "efektu duchów". Wynikiem zastosowanego systemu są jasne, ostre obrazy, również w bardzo złych warunkach oświetlenia. Brak "efektu duchów", który jest całkiem normalnym zjawiskiem przy słabym oświetleniu, oferuje przy tym wysoki poziom identyfikacji. To cecha, gdzie występuje potrzeba rozpoznania tablic rejestracyjnych. Inną bardzo ważną korzyścią zastosowania tego systemu jest zmniejszona wielkość plików z zarejestrowanym obrazem. Wielkość zarejestrowanych przez DVR obrazów w formacie MPEG jest zmniejszona o 70%, natomiast w formacie JPEG o 40%.

Rys.3 Porównanie systemów 2D i 3D NR z systemem Effio.

Menu OSD - wygodne i intuicyjne...

Z wielu udogodnień jakie zastosowano w kamerze AT8070 Effio jest menu ekranowe OSD. Menu ekranowe jest bardzo intuicyjne i przyjazne dla użytkownika, to sprawia, że ustawienie urządzenia dla w własnych potrzeb nie sprawia trudności.

Strefy Prywatności - funkcja ta pozwala na zamaskowanie 4 obszarów, tak aby nie było można wyświetlać lub nagrywać danej strefy. Rozmiar i położenie zamaskowanych obszarów jest programowalna. Funkcja ta jest przydatna w aplikacjach, gdzie kamera widzi w obszarach, które nie są istotne dla celów bezpieczeństw

Kamera AT-8070/OSD posiada możliwość włączenia stref prywatności /obraz poniżej/

 Rys.4 Strefy prywatności.

Kamera została wyposażona w detekcję ruchu, co pozwala obserwować ruchy obiektów w różnych obszarach na ekranie, słowo "MOTION DETECTED" pojawi się na ekranie, gdy ruch jest wykrywany, a obszar detekcji ruchu będzie migać na ekranie. /obraz poniżej/

Rys.5 Detekcja ruchu.

Zastosowanie...

Kamera AT 8070 OSD stosowana jest w profesjonalnych systemach telewizji przemysłowej. To kamera, która dzięki swoim parametrom technicznym ma szerokie zastosowania. Może być instalowana wewnątrz (np. na statywie GL 213) lub na zewnątrz pomieszczeń po umieszczeniu w obudowie zewnętrznej, np. GL606.

Przykładowe zastosowania:

• obiekty użyteczności publicznej:
  • szkoły, urzędy, hale sportowe...
• parkingi
• składy
• posesje prywatne
• biura
