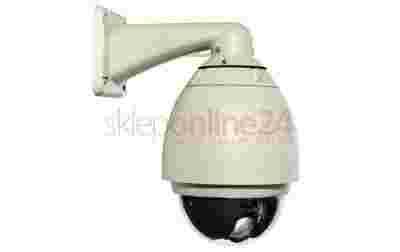

Kamera przemysłowa kolorowa szybkoobrotowa SCM371
- przetwornik: 1/4 CCD Samsung SCM-2371
- rozdzielczość: 550 TVL (Kolor), 680 TVL (B/W)
- czułość: 0,2 lux (Kolor)/ 0,02 lux (B/W)
- obiektyw: 3.5-129.5 mm
- zoom: optyczny 37x, cyfrowy 12x
- menu OSD w języku polskim
- 3 trasy po 120 sek.
- 5 ścieżek patrolowych po 16 presetów każda
- współpraca: akcesoria
- współpraca: klawiatury sterujące
- obrót 360 st. w poziomie, 90 st. w pionie
- funkcja Dzień/Noc (kamera przechodzi w tryb pracy mono przy spadku oświetlenia poniżej 0.7 lux)
- wandaloodporna obudowa aluminiowa zgodna z IP66, z wbudowaną grzałką oraz wentylatorem
- protokół komunikacyjny: PELCO-P, PELCO-D
- zmniejszenie szybkości obrotu kamery wraz ze wzrostem zbliżenia - precyzyjne sterowanie
- kompensacja prześwietlenia (BLC)
- automatyczny balans bieli (AWB)
- automatyczna regulacja wzmocnienia (AGC)
- automatyczna i manualna regulacja ostrości obrazu
- automatyczna i manualna regulacja przysłony
- możliwość ustawiania do 5 ścieżek patrolowych i trzech dwuminutowych tras
- zapamiętuje do 128 pozycji kamery
- głowica obrotowa poziom-pion
- prędkość głowicy w poziomie 320°/sek
- prędkość głowicy w pionie 150°/sek
- protokół komunikacyjny RS-485
- zasilanie: AC 24V
- w zestawie: kamera, zasilacz, uchwyt montażowy ścienny
- gwarancja: 24 miesiące
W pełni zintegrowana...
PTZ SCM371 to kamera szybkoobrotowa w obudowie zewnętrznej z przetwornikiem optycznym 1/4'' Samsung SCM-371 z funkcją Dzień/Noc. Urządzenie posiada 37-krotny ZOOM optyczny oraz 12-krotny ZOOM cyfrowy. Dostarczana jest w zestawie z uchwytem ściennym. Umieszczona jest na zintegrowanej głowicy szybkoobrotowej.
Wysoka rozdzielczość - lepsze szczegóły...
Kamera szybkoobrotowa SCM 371 charakteryzuje się wysoką rozdzielczością 550 linii TVL (kolor), co sprawia, że lepiej odwzorowywuje kolory. Inną bardzo ważną cechą wysokiej rozdzielczości jest możliwość rozróżnienia drobnych szczegółów. To cecha, która bardzo przydaje się w późniejszym odtworzeniu wcześniej nagranego obrazu.
Po przełączeniu się w tryb czarno biały, kamera ma jeszcze wyższą rozdzielczość 680 linii TVL, dzięki temu obraz w nocy jest równie ostry i wyraźny.
Obiektyw regulowany...
Kamera szybkoobrotowa PTZ posiada wbudowany obiektyw regulowany o ogniskowej 3.5-129.5 mm. To obiektyw, który sprawdza się w profesjonalnych systemach telewizji przemysłowej oraz daje możliwość powiększania obrazu zapewniającego widoczność wielu detali.
Najważniejsze cechy kamery...
Proporcjonalny ruch poziomy i pionowy w stosunku do zbliżenia - ta funkcja chroni obraz przed zbyt szybkimi zmianami przy dużych powiększeniach. Zatem wartość zoom jest nieustannie kontrolowana i w zależności od niej prędkość obrotu poziomego (Pan) i zmiany nachylenia (Tilt) nieustannie jest proporcjonalnie zmieniana. Przy dużych zbliżeniach szybkość ruchu kamery spada, by natychmiast wzrosnąć, jak tylko nastąpi zmniejszenie wartości zoom.
Presety - ustawianie presetu polega na wyznaczeniu punktu w przestrzeni ruchu kamery (współrzędne poziome i pionowe oraz powiększenie) i wprowadzenie ich do pamięci. Dzięki temu później kamera może szybko i precyzyjnie ustawić się dokładnie wg zapamiętanych współrzędnych danego presetu.
Auto Trasa - utworzenie automatycznej trasy polega na dodawaniu adresów kolejnych potrzebnych presetów, z jednoczesnym określeniem czasu zatrzymania na każdym z nich. Po uruchomieniu Auto Trasy kamera automatycznie rozpocznie ustawianie się w podanych adresach presetów.
Auto Ścieżka - kamera może zapamiętać kolejne operacje obrotu poziomego, pionowego i zbliżania, a następnie dokładnie powtórzyć je. W tym trybie zarówno ogniskowa (Focus), jak i przysłona (Iris) obiektywu są dostrajane przez automatykę kamery.
Strefy prywatności - są definiowane przez użytkownika i obejmują obszary, które nie mogą być oglądane przez inne osoby. Zamaskowany obszar przesuwa się wraz z ruchem obrotu poziomego i pionowego kamery, a także automatycznie dostosowuje wielkość w funkcji zoom.
Zastosowane funkcje...
- AWB - (Auto White Balance) automatyczne dopasowanie balansu bieli - to elektroniczny proces pozwalający na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.
- AGC - (Auto Gain Control) automatyczne dopasowanie poziomu wzmocnienia - system, który reguluje poziom jasności dla optymalnej wydajności i najwyższej jakości obrazu.
- BLC - (Backlight Compensation) kontrola światła wstecznego - jest funkcją kamery, która automatycznie dostosowuje wyrównanie jasnego światła tak aby dać więcej szczegółów na ciemnych obszarach obrazu. Dobrym przykładem może być skupienie się na szczegółach twarzy osoby która oświetlona jest światłem słonecznym z tyłu.
- automatyczna i manualna regulacja ostrości obrazu
- automatyczna i manualna regulacja przysłony
- funkcja automatycznie uruchamiająca trase patrolową, skanowanie lub wybrany preset po zdefiniowanym przez użytkownika czasie
Rys.1 Widok po zdjęciu klosza kamery.
Menu OSD...
Jedną z wielu cech kamery szybkoobrotowej jest zamontowane w urządzeniu menu OSD, które ułatwia konfigurację urządzenia. Menu jest bardzo łatwe w obsłudze i przyjazne dla użytkownika. Zainstalowane oprogramowanie pozwala na obsługę w wielu językach. Pozwala użytkownikowi na łatwą interpretację informacji z kamery, upraszcza proces konfiguracji urządzenia i jej parametrów.
Obsługa wielu protokołów...
Kamera szybkoobrotowa serii SCM ma wbudowane wiele powszechnie używanych protokołów, jak przykładowo PELCO - P i PELCO - D. Możliwe więc jest używanie różnych urządzeń (takich, jak macierz AT-6416, pulpit sterujący, czy rejestrator cyfrowy).
Rys.2 Przełączniki do ustawiania protokołów i adresów.
Ochrona...
Aby uniknąć uszkodzeń sprzętu elektronicznego spowodowanych przez przepięcia elektromagnetyczne zaleca się zastosowanie ogranicznika przepięć wideo OPV-1 lub ochronnika przeciwprzepięciowego OCHR 4CH.
Sterowanie...
Do sterowania kamery szybkoobrotowej używa się pulpitu telemetrycznego np: AT-505, AT-606 lub BCSKBDB. Sterowanie można również zrealizować podłączając kamerę do rejestratora z wyjściem RS-485 serii BCS np.serii 31xx, LEA-S, LEA, LEL, HFL, HFS.
Zastosowanie...
Kamera może być instalowana zarówno wewnątrz jak i na zewnątrz pomieszczeń, posiada grzałkę i wentylator. Kamera szybkoobrotowa SCM271 może być stosowana do monitoringu hal sportowych, parkingów, składów budowlanych. Może być również używana do monitoringu miast oraz dużych obiektów sportowych.
Rys.3 Akcesoria kamery.
Rys.4 Sposób montażu kamery do sufitu.
Rys.5 Sposób podłączenia kamery: zasilanie, RS485, video.
