Konstrukcja

Żyła wewnętrzna

Linka z drutów miedzianych (Cu 7x0,45 mm),

średnica całkowita 1,35mm +/- 0,01 mm

Dielektryk

Spieniony fizycznie PE, średnica 3,60 mm +/- 0,05mm

Ekran (żyła wewnętrzna)

Dwustronna folia Al-PET-Al  + 80% oplot z ocynkowanej Cu

Powłoka zewnętrzna

PE, średnica całkowita 5,4 mm +/- 0,2 mm, kolor czarny (RAL 9005)

Właściwości elektryczne dla 20˚C

Rezystancja dla prądu stałego DC

żyła wewnętrzna

16,5 Ω/km

Żyła zewnętrzna (ekran)

15 Ω/km

Pojemność jednostkowa

84 pF/m

Współczynnik skrócenia fali

78,00%

Impedancja charakterystyczna

Dla 200 MHz

50 Ω +/- 2 Ω

Transfer impedancji

10 MHz

100MHz

≤4 mΩ/m
≤3 mΩ/m

Napięcie pracy

1,0 KVms

Test napięciowy

Żyła wewnętrzna/ekran

2,0 KVms

Skuteczność ekranowania

[zasłonięte]100-10 MHz

90 dB

Rezystancja izolacji

≥ 10 GΩ*km

Parametry elektryczne dla 20˚C

Częstotliwość (MHz)

Tłumienność falowa (dB/100m)

Maksymalny rating mocy (wat)

temperatura otaczająca 40◦˚C i maksymalna temperatura żyły wew. 100˚C

Tłumienność obiciowa (dB)

(wartości uśrednione)

1

0,9

6452

Częstotliwość

10

2,8

2040

50-450

≥26

100

8,9

640

[zasłonięte]450-10

≥23

200

12,7

452

800

25,8

221

1000

29,0

198

1600

39,8

156

2000

41,6

133

3000

5200

5800

51,6

69,3

73,8

113

85

80

Info

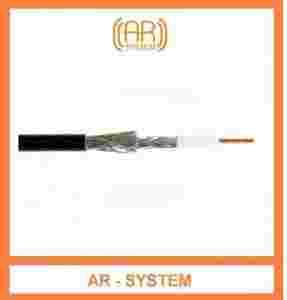

Kabel firmy niemieckiej SATEC RF-5 1.35L/3.6AF

Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ω w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową (WLAN 2,4 GHz itp.) oraz innych zastosowań radiokomunikacyjnych, do pracy w instalacjach nadawczych i odbiorczych.

CENA ZA 1 METR BIEŻĄCY.

Do przesyłki dołączamy paragon lub fakturę VAT na życzenie klienta.
Cena brutto.
