Konstrukcja

Żyła wewnętrzna

Drut miedziany

średnica 2,71mm +/- 0,05 mm

Dielektryk

Spieniony fizycznie PE, średnica 7,25 mm +/- 0,01mm

Ekran (żyła wewnętrzna)

Folia miedziana Cu  + 54% oplot z drutów miedzianych Cu

Powłoka zewnętrzna

PE, średnica całkowita 10,2 mm +/- 0,2 mm, kolor czarny (RAL 9005)

Właściwości elektryczne dla 20˚C

Rezystancja dla prądu stałego DC

żyła wewnętrzna

3,1 Ω/km

Żyła zewnętrzna (ekran)

9,5 Ω/km

Pojemność jednostkowa

dla 800 Hz

79 nF/km

Współczynnik skrócenia fali

84 %

Impedancja charakterystyczna

Dla 200 MHz

50 Ω +/- 2 Ω

Transfer impedancji

1 MHz

10 MHz

30 MHz

≤5 mΩ/m
≤4 mΩ/m
≤2 mΩ/m

Napięcie pracy

(AC)

1,2 KVms

Test napięciowy

(AC) Żyła wewnętrzna/ekran

3,0 KVms

Skuteczność ekranowania

[zasłonięte]100-10 MHz

90 dB

Test powłoki zewnętrznej na przebicie

(r.m.s)

5,0 kV

Parametry elektryczne dla 20˚C

Częstotliwość (MHz)

Tłumienność falowa (dB/100m)

Maksymalny rating mocy (wat)

temperatura otaczająca 40◦˚C i maksymalna temperatura żyły wew. 100˚C

Tłumienność obiciowa (dB)

(wartości uśrednione)

10

1,2

8500

Częstotliwość

100

3,7

2645

10-450

≥26

500

8,7

1120

[zasłonięte]450-10

≥23

800

11,3

890

1000-2000

≥20

1000

22,8

794

2000

18,9

530

2500

21,4

475

5400

34,2

323

5600

5800

34,8

35,4

317

311

Info

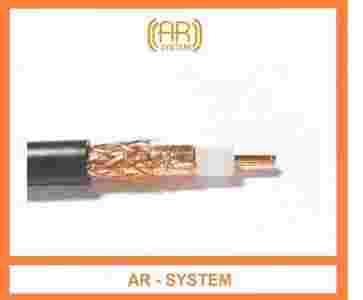

Kabel firmy niemieckiej SATEC RF-10 2.7/7.3 F

Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ω w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową (WLAN 2,4 GHz itp.) oraz innych zastosowań radiokomunikacyjnych, do pracy w instalacjach nadawczych i odbiorczych.

CENA ZA 1 METR BIEŻĄCY.

Do przesyłki dołączamy paragon lub fakturę VAT na życzenie klienta.
Cena brutto.
