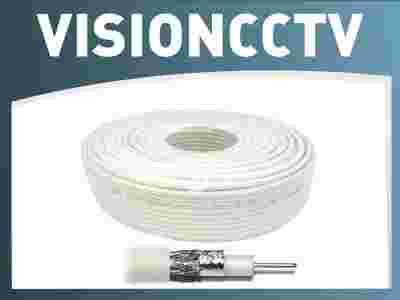

Przewód koncentryczny antenowy

Krążek 50m

Opis

Kabel współosiowy (W) wysokiej częstotliwości, o żyle wewnętrznej miedziowanej jedno drutowej (D), o izolacji polietylenowej piankowej (Xp), o żyle wewnętrznej w postaci rurki z taśmy polipropylenowej pokrytej aluminium (ek) i oplotu z drutów aluminiowych oraz powłoce polwinitowej PCV (Y).

Najlepszy w swojej klasie kabel koncentryczny CCS do zastosowań w montażach instalacji końcowych TV SAT!

O jego wysokiej jakości świadczy atest Instytutu Łączności w Warszawie - certyfikat zgodności z normą Unii Europejskiej EN 50117.

Kabel koncentryczny typu RG6 używany jest w profesjonalnych sieciach, rozprowadzających sygnał TV, jak równie stosowany jest jako kabel antenowy dla systemów odbioru naziemnego i satelitarnego. Idealny do końcowych połączeń odbiorników telewizyjnych i satelitarnych.


Parametry mechaniczne
Żyła wewnętrzna φ 0.75 ± 0.02mm, drut FeCu
Dielektryk φ 4.8 ± 0.2mm, spieniony fizycznie PE
Ekran folia Al. + polipropylen, grubość 0.04mm
Oplot 48 żył x 0.12mm drut Al
Powłoka zewnętrzna φ 6.8mm biały PVC

Parametry elektryczne przy 20ºc
Impedancja charakterystyczna (200 MHz) 75 Ω ± 3 Ω
Skuteczna przenikalność elektryczna ε = 1.32 ± 0.2
Pojemność jednostkowa 52 pF/m ± 1%
Tłumienność echa własnego 40 dB ± 1 dB
Tłumienność odbiciowa dla f=200 MHz 27.5 dB ± 1 dB
Współczynnik skuteczności ekranowania ≥ 75 dB
Tłumienność kabla dla f=200 MHz 9.2 dB/100m

Tłumienność kabla
Częstotliwość [MHz] Wartość [dB]
5 1,1
50 5,2
100 6,8
200 9,2
300 11,2
400 12,9
500 14,6
800 17,5
862 19,7
1000 21,4
1500 26,6
2000 31,2
