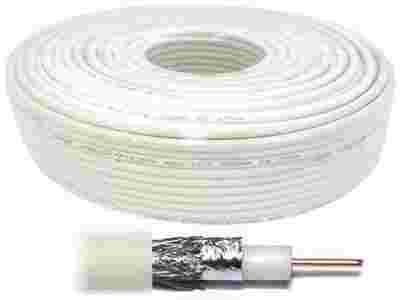

KABEL KONCENTRYCZNY RG6U SAT DVB-T 50M

29-09-2014, 19:41
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 19 zł

Użytkownik avkam

numer aukcji: 4611007366

Miejscowość częstochowa

Koniec: 29-09-2014, 19:36

Dodatkowe informacje:
Stan: Nowy

Przewód koncentryczny antenowy

Krążek 50m

Opis

Kabel współosiowy (W) wysokiej częstotliwości, o żyle wewnętrznej miedziowanej jedno drutowej (D), o izolacji polietylenowej piankowej (Xp), o żyle wewnętrznej w postaci rurki z taśmy polipropylenowej pokrytej aluminium (ek) i oplotu z drutów aluminiowych oraz powłoce polwinitowej PCV (Y).

Najlepszy w swojej klasie kabel koncentryczny CCS do zastosowań w montażach instalacji końcowych TV SAT!

O jego wysokiej jakości świadczy atest Instytutu Łączności w Warszawie - certyfikat zgodności z normą Unii Europejskiej EN 50117.

Kabel koncentryczny typu RG6 używany jest w profesjonalnych sieciach, rozprowadzających sygnał TV, jak równie stosowany jest jako kabel antenowy dla systemów odbioru naziemnego i satelitarnego. Idealny do końcowych połączeń odbiorników telewizyjnych i satelitarnych.

Parametry mechaniczne

Żyła wewnętrzna	φ 0.75 ± 0.02mm, drut FeCu
Dielektryk	φ 4.8 ± 0.2mm, spieniony fizycznie PE
Ekran	folia Al. + polipropylen, grubość 0.04mm
Oplot	48 żył x 0.12mm drut Al
Powłoka zewnętrzna	φ 6.8mm biały PVC

Parametry elektryczne przy 20ºc

Impedancja charakterystyczna	(200 MHz) 75 Ω ± 3 Ω
Skuteczna przenikalność elektryczna	ε = 1.32 ± 0.2
Pojemność jednostkowa	52 pF/m ± 1%
Tłumienność echa własnego	40 dB ± 1 dB
Tłumienność odbiciowa dla f=200 MHz	27.5 dB ± 1 dB
Współczynnik skuteczności ekranowania	≥ 75 dB
Tłumienność kabla dla f=200 MHz	9.2 dB/100m

Tłumienność kabla

Częstotliwość [MHz]	Wartość [dB]
5	1,1
50	5,2
100	6,8
200	9,2
300	11,2
400	12,9
500	14,6
800	17,5
862	19,7
1000	21,4
1500	26,6
2000	31,2

Galeria zdjęć produktu
