DIGITSAT – KABLE SZYTE NA MIARĘ!

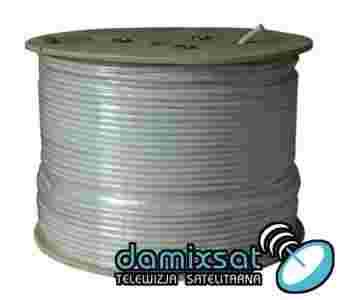

DIGITSAT 113 (klasaA+/A++) – kabel do zastosowań w instalacjach multiswitchowych. Z uwagi na bardzo grubą folię 30um, nadaje się szczególnie do wykonywania połączeń magistralnych. Mamy tutaj najczęściej pięć lub dziewięć kabli biegnących obok siebie. Bardzo ważne jest, zatem uzyskanie maksymalnie dużego ekranowania w zakresie 950MHz do 2150MHz. Ekranowanie w tym zakresie częstotliwości jest uzależnione od grubości folii (DIGITSAT-113 posiada folię o grubości 30um).
Oczywiście kabel posiada, także bardzo bogaty oplot, co zapewnia bardzo dobre ekranowanie w kanale zwrotnym. Oplot jest chroniony przed wilgocią przez zastosowaną folię poliestrową. Miedziany rdzeń kabla w standardzie 1,13mm zapewnia bardzo niskie tłumienie.
Kabel jest produkowany w Europie! Kupując kable marki DIGITSAT, masz gwarancje jakości. Jakość kabla (staranność wykonania), przekłada się na najważniejszy parametr, jakim jest dopasowanie. Dobra wartość parametru dopasowania (tłumienia odbić), sprawia że kabel nie jest źródłem odbić sygnału - energia dostarczona do kabla jest przedniego transmitowana!
Cechy wyróżniające:
Klasa A+/A++ - w zakresie pasma pośredniej satelitarnej[zasłonięte]950-21MHz
Klasa A++ - w zakresie pasm VHF/UKF
Klasa A – w zakresie kanału zwrotnego
Dopasowanie >18dB
Tłumienie dla 2150MHz 27dB
Do kabla polecamy stosowanie specjalnie projektowanych złącz serii 9 amerykańskiej firmy PCT.
Konstrukcja kabla:
|
Nazwa towaru
|
Kabel DIGITSAT-113
|
|
wartość
|
|
Średnica rdzenia miedzianego
|
mm
|
1,13 +/- 0,03
|
|
Średnica dielektryka spienianego fizycznie
|
mm
|
4,8 +/-0,05
|
|
Kowalność dielektryka (odkształcenie od przekroju kołowego)
|
+/-2%
|
|
Szerokość Foli Al
|
mm
|
18 +/-0,3
|
|
Zakładka Foli AL
|
mm
|
>3 +/-0,5
|
|
Grubość folii AL
|
um
|
30 +/-3
|
|
Średnica drutu oplotu AL
|
mm
|
0,12 +/-0,01
|
|
Liczba drutów oplotu
|
szt
|
24 x 6
|
|
Kąt nawinięcia
|
stopnie
|
23
|
|
Taśma chroniąca oplot
|
PET
|
|
Grubość płaszcza PVC
|
mm
|
0,8 +/-0,1
|
|
Średnica płaszcza
|
mm
|
6,8 + 0,20/-0,05
|
|
Kolor płaszcza
|
biały
|
|
Rezystancja kabla w temperaturze 20 stopni C
|
Ω/km
|
16,85 +/- 0,5
|
|
Pojemność
|
pF/m
|
52 +/-1,5
|
|
Rezystancja izolacji
|
MΩ/km
|
2000 +/-3%
|
|
Impedancja
|
Ω
|
75 +/-2
|
|
Współczynnik skrócenia fali
|
%
|
85 +/-1
|
Tłumienie kabla DIGITSAT-113
|
Częstotliwość [MHz]
|
Tłumienie [dB/100m]
|
|
47
|
4,5
|
|
88
|
5,8
|
|
174
|
8,0
|
|
862
|
18,1
|
|
950
|
20,1
|
|
2150
|
27,7
|
Dopasowanie kabla DIGITSAT-113 (najważniejszy parametr)
|
Pasmo
|
Dopasowanie [dB]
|
|
5-470MHz
|
>23
|
|
470-862MHz
|
>20
|
|
[zasłonięte]862-21MHz
|
>18
|
