Witam
przedmiotem aukcji jest...

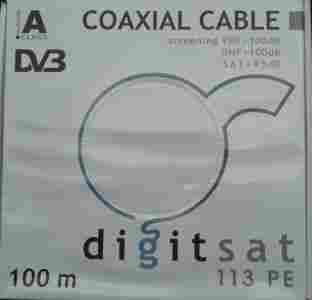

Kabel DIGITSAT – 113PE -100m karton
Zbliżenie kabla
DIGITSAT – KABLE SZYTE NA MIARĘ!
DIGITSAT 113 PE (klasa A+/A++) – kabel do zastosowań w instalacjach multiswitchowych, do łączenia anten i konwerterów z wewnętrznymi urządzeniami aktywnymi. Z uwagi na bardzo grubą folię 30um, nadaje się szczególnie do wykonywania połączeń magistralnych. Mamy tutaj najczęściej pięć lub dziewięć kabli biegnących obok siebie. Bardzo ważne jest, zatem uzyskanie maksymalnie dużego ekranowania w zakresie 950MHz do 2150MHz. Ekranowanie w tym zakresie częstotliwości jest uzależnione od grubości folii (DIGITSAT-113 posiada folię o grubości 30um).
Oczywiście kabel posiada, także bardzo bogaty oplot, co zapewnia bardzo dobre ekranowanie w kanale zwrotnym. Oplot jest chroniony przed wilgocią przez zastosowany żel. Kable posiada bardzo elastyczny płaszcz PE (polietylen), chroniący kable przed skutkami promieniowania ultrafioletowego. Miedziany rdzeń kabla w standardzie 1,13mm zapewnia bardzo niskie tłumienie.
Kabel jest produkowany w Europie! Kupując kable marki DIGITSAT, masz gwarancje jakości. Jakość kabla (staranność wykonania), przekłada się na najważniejszy parametr, jakim jest dopasowanie. Dobra wartość parametru dopasowania (tłumienia odbić), sprawia, że kabel nie jest źródłem odbić sygnału - energia dostarczona do kabla jest przez niego transmitowana! Cechy wyróżniające:
Klasa A+/A++ - w zakresie pasma pośredniej satelitarnej[zasłonięte]950-21
Klasa A++ - w zakresie pasm VHF/UKF
Klasa A – w zakresie kanału zwrotnego
Dopasowanie >18dB
Tłumienie dla 2150MHz 27dB
Do kabla polecamy stosowanie specjalnie projektowanych złącz serii 9 (symbol w sklepie Z2009), amerykańskiej firmy PCT.
Konstrukcja kabla
Nazwa towaru
Kabel DIGITSAT-113 PE
wartość
Średnica rdzenia miedzianego
mm
1,13 +/- 0,03
Średnica dielektryka spienianego fizycznie
4,8 +/-0,05
Kowalność dielektryka (odkształcenie od przekroju kołowego)
+/-2%
Szerokość Foli Al
18 +/-0,3
Zakładka Foli AL
>3 +/-0,5
Grubość folii AL
um
30 +/-3
Średnica drutu oplotu AL
0,12 +/-0,01
Liczba drutów oplotu
szt
24 x 6
Kąt nawinięcia
stopnie
23
Żel
Grubość płaszcza PE
0,8+/-0,1
Średnica płaszcza
6,8 +/-0,05
Kolor płaszcza
czarny
Rezystancja kabla w temperaturze 20 stopni C
Ω/km
16,85 +/- 0,5
Pojemność
pF/m
52 +/-1,5
Rezystancja izolacji
MΩ/km
2000 +/-3%
Impedancja
Ω
75 +/-2
Współczynnik skrócenia fali
%
85 +/-1
Tłumienie kabla DIGITSAT-113 PE
Częstotliwość [MHz]
Tłumienie [dB/100m]
47
4,5
88
5,8
174
8,0
862
18,1
950
20,1
2150
27,7
Dopasowanie kabla DIGITSAT-113 (najważniejszy parametr)
Pasmo
Dopasowanie [dB]
5-470MHz
>23
470-862MHz
>20
[zasłonięte]862-21MHz
>18
