SPECJALISTYCZY PRZEWÓD
DO KAMER PRZEMYSŁOWYCH
KABEL WIZYJNY + KABEL ZASILAJĄCY 2x1mm2
MIEDZIANY OPLOT BARDZO GĘSTY
PRZEWÓD ZASILANIA MIEDZIANY
ŻYŁY ZASILANIA 2 X 1mm2

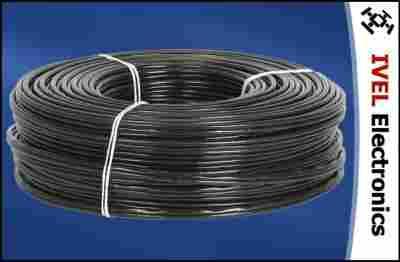

KRĄŻEK 100 METROWY
MODEL: CAMSET 100 + 2 X 1MM2 PE
ZEWNĘTRZNY
Zbliżenie przewodu
CAMSET 100 PE to najwyższej jakości zewnętrzny przewód do przesyłania sygnału i zasilania analogowych kamer CCTV o przedłużonym zasięgu zasilania z żyłami zasilającymi o przekroju 1,0 mm2. Jest produkowany przez renomowaną europejską kablownię.
Wprowadzone do sprzedaży w ostatnim czasie nowoczesne, analogowe kamery CCTV wymagają medium transmisyjnego najwyższej jakości. Wysokiej jakości obraz jaki potrafią generować może zostać znacznie pogorszony kablem o niskich parametrach, szybko starzejącym się. Przewody CAMSET o znakomitych parametrach i perfekcyjnym wykonaniu zapewnią wzorcową, niezmienną w czasie transmisję sygnału video.
Cechy wyróżniające przewodu CCTV CAMSET 100 PE:
- najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 6-letnią gwarancją,
- 92% oplot z drutów miedzianych,
- 2 żyły miedziane zasilające na 230V AC o przekroju 1,0 mm2 każda,
- opona zewnętrzna wykonana z polietylenu jednolitego, izolacyjnego, barwionego w masie - odporna na promieniowanie UV i zawilgocenie,
- szeroki zakres temperaturowy układania i eksploatacji przewodów,
- przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
- typowy wymiar kabla RG-59: żyła środkowa miedziana śr. 0,59 mm, śr. oplotu 3,7 mm, śr. zew. 6,15 mm,
- znacznik metrowy,
- opakowania jednostkowe:
W skład rodziny przewodów CAMSET wchodzą:
- CAMSET solo przewód koncentryczny,
- CAMSET 50 przewód koncentryczny z dwoma żyłami zasilającymi 0,5 mm2,
- CAMSET 100 przewód koncentryczny z dwoma żyłami zasilającymi 1,0 mm2.
Każdy z przewodów CAMSET ma taką samą część koncentryczną.
Przewody współosiowe CAMSET solo , CAMSET 50, CAMSET 100 zostały wyprodukowane zgodnie z polskimi i europejskimi normami: PN-EN 50395:2005, PN-EN 50396:2005, PN-E90150:1983, PN-E90160:1988, PN-EN 60228:2005, PN-EN 60811-1-2, PN-73/E-04160.77, PN-73/E-04160.81, PN-73/E04160.82, PN-83/E-04160.73, PN-EN 50117-2-4:2005/A1:2008, IEC 1196–1, EN 501117.
Obejmuje ona wady powstałe w trakcie produkcji, spowodowane użyciem niewłaściwych materiałów, rozwiązań technicznych albo wynikające z innych przyczyn tkwiących w konstrukcji kabla.
Producent gwarantuje w okresie 6 lat stałość parametrów zamieszczonych w tabelach "Parametry Techniczne". Warunkiem utrzymania gwarancji jest przestrzeganie zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100, oraz ułożenie i eksploatacja w warunkach opisanych w tabelach "Parametry Techniczne"(poniżej).
Kable współosiowe CAMSET solo , CAMSET 50, CAMSET 100 posiadają oplot z 80 drutów miedzianych o średnicy 0,20 mm, zapewniających 92% pokrycie. Jest to zgodne z wyszczególnionymi wyżej normami. Tak gęsty oplot zapewnia pełne ekranowanie skutecznie eliminujące wpływ zewnętrznych pól elektromagnetycznych na transmitowany sygnał oraz zapobiegające utracie sygnału poprzez emisję na zewnątrz przewodu. Na rynku spotyka się przewody o różnych parametrach i uważa się, że oplot składający się z 64 drutów o średnicy 0,15 mm stanowi parametr wyróżniający przewody o dobrej jakości. Oferowany przez firmę DIPOL przewód posiada oplot o jeszcze większej ilości drutów, a dodatkowo zrobiony z drutu miedzianego, o właściwościach lepszych niż często spotykany w oplotach drut aluminiowy.
Kable współosiowe CAMSET solo, CAMSET 50, CAMSET 100 są bardzo skrupulatnie badane w toku produkcji, jak i po jej zakończeniu. Sprawdzanych jest wiele parametrów, które wyszczególniają przywołane wcześniej normy.
Ważniejsze badania jakim poddawany jest przewód:
- badanie wytrzymałości powłoki polwinitowej na rozciąganie i wydłużenie przed i po starzeniu cieplnym: w komorze 100 oC przez 168 godzin oraz w temperaturze -30oC przez 20 godzin,
- badanie odporności na nacisk jednostronny przy 80 oC,
- badanie odporności izolacji na napięcie probiercze zmienne 4,2 kV, stałe 6,3 kV,
- badanie odporności na nawijanie w niskiej temperaturze -55 oC
- pomiar minimalnej rezystancji izolacji między żyłami >500 MΩ,
- pomiar odporności powłoki na napięcie zmienne probiercze 2 kV przez 1 min. po uprzednim zanurzeniu w wodzie,
- sprawdzenie impedancji falowej,
- sprawdzenie pojemności skutecznej.
Pierwsze z przywołanych badań potwierdza bardzo dobre własności przewodu w niskich i wysokich temperaturach. Daje gwarancję jednolitości opony zewnętrznej i braku skłonności do pękania.
Kable współosiowe CAMSET solo, CAMSET 50, CAMSET 100 są przewodami wewnętrznymi, ponieważ nie posiadają odporności na promieniowanie UV. Mogą być za to eksploatowane w bardzo szerokim zakresie temperatur -40...+70 oC natomiast układane gdy ich temperatura zmienia się w zakresie od 0 do +50 oC. Posiadają oponę zewnętrzną wykonaną z PVC w kolorze białym. Do zastosowań zewnętrznych poleca się kable w powłoce z PE w czarnej powłoce.
Kable współosiowe CAMSET solo, CAMSET 50, CAMSET 100 posiadają żyłę centralną o średnicy 0,59 mm wykonaną z miedzi. Zapewnia to dopasowanie do złącz stosowanych do kabli klasy RG-59. Niektórzy producenci proponują kable z żyłą stalową miedziowaną. Jednakże taka konstrukcja wpływa na znaczne zwiększenie tłumienia w zakresie przesyłanych w sieciach CCTV częstotliwości i powoduje odczuwalne zwiększenie sztywności przewodu, co ma niebagatelne znaczenie w procesie wykonywania instalacji.
Kable współosiowe CAMSET solo, CAMSET 50, CAMSET 100 posiadają nadrukowany znacznik metrowy wraz z oznaczeniem kabla. Jest on nanoszony w procesie produkcji przez legalizowany w Urzędzie Miar licznik. Znacznie ułatwia to odwijanie zadanej długości lub wyliczanie długości odciętego odcinka.
Kable współosiowe CAMSET solo, CAMSET 50, CAMSET 100 są konfekcjonowane w odcinkach 100 i 200 metrów w opakowaniach foliowych, oraz 500 metrów na szpuli. Z opakowań foliowych łatwo jest odwinąć niewielkie ilości wyciągając przewód ze środka opakowania. Dla instalatorów polecane są szpule 500 metrowe. Aukcja dotyczy krążka 100 metrowego kabla CAMSET 100 + 2 x 1mm2 PE.
| Nazwa |
CAMSET 100 PE
|
| Impedancja kabla koncentrycznego [Ω] |
75
+/- 3
|
| Pojemność kabla koncentrycznego [pF] |
67
+/- 2
|
| Współczynnik skrócenia fali [%] |
66 |
| Temperatura pracy [oC] |
-40...+70 |
| Wilogotnośc powietrza pracy [%] |
0...100 |
| Temperatura układania [oC] |
-20...+50 |
| Min. promień gięcia dla instalacji zewnętrznych [krotność średnicy kabla] |
>10 |
| Masa przewodu [kg/km] |
90
|
| Rdzeń koncentryka |
| Materiał |
miedź |
| Rodzaj |
drut |
| Średnica [mm] |
0,59
+/- 0,01
|
| Rezystancja [Ω/km] |
59,2 |
| Dielektryk koncentryka |
| Materiał |
PE |
| Średnica zewnętrzna dielektryka [mm] |
3,7
+/- 0,1
|
| Oplot koncentryka |
| Pokrycie [%] |
92 |
| Ilość drutów w oplocie [szt] |
80 |
| Średnica drutów oplotu [mm] |
0,20 |
| Rezystancja [Ω/km] |
7,6 |
| Płaszcz zewnętrzny koncentryka |
| Materiał |
PE czarny
|
| Średnica zewnętrzna [mm] |
6,15 |
| Grubość [mm] |
0,80 |
| Przewody zasilające |
| Ilość [szt] |
2 |
| Przekrój [mm2] |
1,0 |
| Budowa żyły |
wielodrutowa, giętka |
| Dopuszczalne napięcie AC[V] |
230 |
| Rezystancja [Ω/km] |
19,5 |
| Rezystancja izolacji przy 70 oC [kΩ/km] |
13,0 |
| Średnica zewętrzna [mm] |
6
|
| Częstotliwość [MHz] |
Tłumienie [dB/100m] |
| 1 |
1,0 |
| 50 |
7,7 |
| 100 |
11,1 |
| 200 |
16,2 |
| 300 |
20,4 |
| 500 |
27,2 |
| 800 |
35,5 |
| 1000 |
40,4 |
| 1500 |
50,1 |
| 2000 |
56,6 |
W skład wchodzą:
- przewód CAMSET 100 + 2 X 1mm2 PE zewnętrzny krążek 100m
|
|
