CAMSET 100 to najwyższej jakości przewód do przesyłania sygnału i zasilania analogowych kamer CCTV o przedłużonym zasięgu zasilania z żyłami zasilającymi o przekroju 1,0 mm2. Jest produkowany przez renomowaną europejską kablownię.
Wprowadzone do sprzedaży w ostatnim czasie nowoczesne, analogowe kamery CCTV wymagają medium transmisyjnego najwyższej jakości. Wysokiej jakości obraz jaki potrafią generować może zostać znacznie pogorszony kablem o niskich parametrach, szybko starzejącym się.
Przewody CAMSET o znakomitych parametrach i perfekcyjnym wykonaniu zapewnią wzorcową, niezmienną w czasie transmisję sygnału video.
Cechy wyróżniające przewodu CCTV CAMSET 100:
- najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 6 letnią gwarancją,
- 92% oplot z drutów miedzianych,
- 2 żyły miedziane zasilające na 230V AC o przekroju 1,0 mm2 każda,
- szeroki zakres temperaturowy układania i eksploatacji przewodów,
- przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
- typowy wymiar kabla RG-59: żyła środkowa miedziana śr. 0,59 mm, śr. oplotu 3,7 mm, śr. zew. 6,15 mm,
- znacznik metrowy
Przewód współosiowy CAMSET 100 posiada dwie żyły miedziane o przekroju 1,0 mm każda, które są przeznaczone do zasilania kamer. Posiadają one podwójną izolację dzięki której mogą pracować przy napięciu 230V AC. Można go więc stosować w instalacjach pracujących na napięciach 12, 24 i 230V.
Przewód miedziany wykonany z linki miedzianej o przekroju 0,5 mm2 w temperaturze 20 oC ma oporność 39 Ω/km, natomiast o przekroju 1,0 mm2 19,5 Ω/km. Prąd pobierany przez typową kamerę wynosi od 150 do 250 mA. Przyjmując dla pewności działania maksymalną wartość pobieranego prądu przez kamerę, to z prawa Ohma wynika, że maksymalna odległość zasilania dla przewodu CAMSET 50 2x0,5 mm2 to ok. 60 m. a dla CAMSET 100 2x1,0 mm2to ok. 120 m.
Przewód CCTV CAMSET 100 należy stosować wszędzie tam gdzie przekrój żył zasilających przewodu CAMSET 50 okaże się za mały i spadek napięcia o więcej niż 10% na kamerze (grzałce) uniemożliwi jej poprawną pracę.
Przewody współosiowe CAMSET solo, CAMSET 50 , CAMSET 100 zostały wyprodukowane zgodnie z polskimi i europejskimi normami: PN-EN 50395:2005, PN-EN 50396:2005, PN-E90150:1983, PN-E90160:1988, PN-EN 60228:2005, PN-EN 60811-1-2, PN-73/E-04160.77, PN-73/E-04160.81, PN-73/E04160.82, PN-83/E-04160.73, PN-EN 50117-2-4:2005/A1:2008, IEC 1196–1, EN 501117.
Obejmuje ona wady powstałe w trakcie produkcji, spowodowane użyciem niewłaściwych materiałów, rozwiązań technicznych albo wynikające z innych przyczyn tkwiących w konstrukcji kabla.
Producent gwarantuje w okresie 6 lat stałość parametrów zamieszczonych w tabelach "Parametry Techniczne". Warunkiem utrzymania gwarancji jest ułożenie i eksploatacja warunkach opisanych w tabelach "Parametry Techniczne"(poniżej).
Kable współosiowe CAMSET solo , CAMSET 50, CAMSET 100 posiadają oplot z 80 drutów miedzianych o średnicy 0,20 mm zapewniających 92% pokrycie. Jest to zgodne z wyszczególnionymi wyżej normami. Tak gęsty oplot zapewnia pełne ekranowanie skutecznie eliminujące wpływ zewnętrznych pól elektromagnetycznych na transmitowany sygnał oraz zapobiegające utracie sygnału poprzez emisję na zewnątrz przewodu.
Dla porównania inni producenci szczycą się że ich przewody posiadają oplot z 64 drutów 0,15mm. Często spotyka się również oplot z drutów aluminiowych. Są one jednak bardziej łamliwe, zmieniają swoje własności w czasie a w przypadku kontaktu z wilgocią podlegają korozji.
Przewody współosiowe CAMSET solo , CAMSET 50, CAMSET 100 są bardzo skrupulatnie badane w toku produkcji jak i po jej zakończeniu. Sprawdzanych jest wiele parametrów które wyszczególniają przywołane na wstępie normy.
Ważniejsze badania jakim poddawany jest przewód:
- badanie wytrzymałości powłoki polwinitowej na rozciąganie i wydłużenie przed i po starzeniu cieplnym: w komorze 100 oC przez 168 godzin oraz w temperaturze -30oC przez 20 godzin,
- badanie odporności na nacisk jednostronny przy 80 oC,
- badanie odporności izolacji na napięcie probiercze zmienne 4,2 kV, stałe 6,3 kV,
- badanie odporności na nawijanie w niskiej temperaturze -55 oC,
- pomiar minimalnej rezystancji izolacji między żyłami >500 MΩ,
- pomiar odporności powłoki na napięcie zmienne probiercze 2 kV przez 1 min po uprzednim zanurzeniu w wodzie,
- sprawdzenie impedancji falowej,
- sprawdzenie pojemności skutecznej,
- przewody zasilające badane są dodatkowo na napięcie przebicia izolacji. Przy pracy ciągłej muszą wytrzymać napięcie 600 V.
Pierwsze z przywołanych badań potwierdza bardzo dobre własności przewodu w niskich i wysokich temperaturach. Daje gwarancję jednolitości opony zewnętrznej i braku skłonności do pękania.
Kable współosiowe CAMSET solo , CAMSET 50, CAMSET 100 są przewodami wewnętrznymi ponieważ nie posiadają odporności na promieniowanie UV. Mogą być za to eksploatowane w bardzo szerokim zakresie temperatur -40...+70 oC natomiast układane gdy ich temperatura zawiera się w zakresie od 0 do +50 oC. Posiadają oponę zewnętrzną wykonaną z PVC w kolorze białym. Do zastosowań zewnętrznych poleca się kable w powłoce z PE w czarnej powłoce.
Kable współosiowe CAMSET solo , CAMSET 50, CAMSET 100 posiadają żyłę centralną o średnicy 0,59 mm wykonaną z miedzi. Zapewnia to dopasowanie do złącz stosowanych do kabli klasy RG-59. Niektórzy producenci proponują kable z żyłą stalową miedziowaną. Jednakże taka konstrukcja wpływa na znaczne zwiększenie tłumienia w zakresie przesyłanych w sieciach CCTV częstotliwości i powoduje odczuwalne zwiększenie sztywności przewodu, co ma niebagatelne znaczenie w procesie wykonywania instalacji.
Kable współosiowe CAMSET solo , CAMSET 50 , CAMSET 100 posiadają nadrukowany znacznik metrowy wraz z oznaczeniem kabla. Jest on nanoszony w procesie produkcji przez legalizowany w Urzędzie Miar licznik. Znacznie ułatwia to odwijanie zadanej długości lub wyliczanie długości odciętego odcinka.
Kable współosiowe CAMSET solo , CAMSET 50, CAMSET 100 są konfekcjonowane w odcinkach 100 i 200 metrów w opakowaniach foliowych, oraz 500 metrów na szpuli. Z opakowań foliowych łatwo jest odwinąć niewielkie ilości wyciągając przewód ze środka opakowania. Dla instalatorów polecane są szpule 500 metrowe. Aukcja dotyczy krążka 100 metrowego kabla CAMSET 100 + 2 x 1mm2 .
| Nazwa |
CAMSET 100 |
| Impedancja kabla koncentrycznego [Ω] |
75
+/- 3
|
| Pojemność kabla koncentrycznego [pF] |
67
+/- 2
|
| Współczynnik skrócenia fali [%] |
66 |
| Temperatura pracy [oC] |
-40...+70 |
| Wilogotnośc powietrza pracy [%] |
0...100 |
| Temperatura układania [oC] |
0...+50 |
| Min. promień gięcia dla instalacji wewnętrznych [krotność średnicy kabla] |
>5 |
| Masa przewodu [kg/km] |
107 |
| Rdzeń koncentryka |
| Materiał |
miedź |
| Rodzaj |
drut |
| Średnica [mm] |
0,59
+/- 0,01
|
| Rezystancja [Ω/km] |
59,2 |
| Dielektryk koncentryka |
| Materiał |
PE |
| Średnica zewnętrzna dielektryka [mm] |
3,7
+/- 0,1
|
| Oplot koncentryka |
| Pokrycie [%] |
92 |
| Ilość drutów w oplocie [szt] |
80 |
| Średnica drutów oplotu [mm] |
0,20 |
| Rezystancja [Ω/km] |
7,6 |
| Płaszcz zewnętrzny koncentryka |
| Materiał |
PVC biały |
| Średnica zewnętrzna [mm] |
6,15 |
| Grubość [mm] |
0,80 |
| Przewody zasilające |
| Ilość [szt] |
2 |
| Przekrój [mm2] |
1,0 |
| Budowa żyły |
wielodrutowa, giętka |
| Dopuszczalne napięcie AC[V] |
230 |
| Rezystancja [Ω/km] |
19,5 |
| Rezystancja izolacji przy 70 oC [kΩ/km] |
13,0 |
| Średnica zewętrzna [mm] |
6
|
| Częstotliwość [MHz] |
Tłumienie [dB/100m] |
| 1 |
1,0 |
| 50 |
7,7 |
| 100 |
11,1 |
| 200 |
16,2 |
| 300 |
20,4 |
| 500 |
27,2 |
| 800 |
35,5 |
| 1000 |
40,4 |
| 1500 |
50,1 |
| 2000 |
56,6 |
W skład wchodzą:

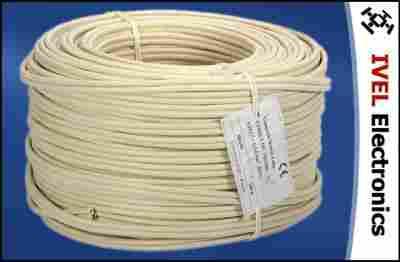

- przewód CAMSET 100 + 2 X 1mm2 krążek 100m
