Regulacja: PID, PI, PD, P, OOFF
 Dokładność ±0.2%
 Próbkowanie 250ms
 Wielozakresowe wejście
 Automatyczny dobór nastaw, kasowanie offsetu
 Regulacja grzaniem, chłodzeniem lub grzaniem/chłodzeniem
 Regulacja automatyczna/ręczna
 Zdalne przełączanie nastaw SV1/SV2
 Wyjścia alarmowe
 Interfejs RS-485 (Shinko ASCII, ModBus RTU/ASCII)
 Możliwość rozbudowy o funkcje specjalne
 Stopień ochrony IP66

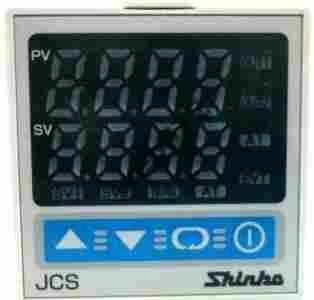

Regulatory temperatury i procesów z serii JCS-33A przeznaczone są do regulacji temperatury i innych wilekości fizycznych w różnorodnych procesach technologicznych. Dzięki swoim parametrom i rozbudowanym funkcjom użytkowym, możliwe jest ich zastosowanie do większości typowych zadań stabilizacji temperatury i innych wartości fizycznych. Funkcja automatycznego doboru nastaw pozwala na uzyskanie bardzo dobrych rezultatów regulacji, nawet przez użytkowników niemających doświadczenia i wiedzy specjalistycznej z zakresu automatyki.

Regulatory temperatury JCS-33A umożliwiają m.in.:

• wybór elementu pomiarowego
• wybór sposobu działania wyjścia alarmowego
• zmianę działania wyjścia z grzania na chłodzenie

Opcjonalna funkcja komunikacji szeregowej RS-485 z protokołem MODBUS ASCII lub RTU umożliwia łatwą integrację z systemami automatyki. Ze względu na rozmiary i cenę regulatory temperatury JCS-33A są czesto łączone za pomocą RS-485 z sterownikami PLC (zastępując moduły PID sterownika) co powoduje obniżenie koszów instalcji i zwięszenie niezawodności i prędkości działania całego układu regulacji.



Regulatory temperatury JCS-33A ze względu na swoje możliwości i prostotę obsługi są najczęściej używanymi regulatorami temperatury do wypału ceramiki, fusingu, do obróbki cieplnej (hartowania), w maszynach pakujących, w piecach piekarniczych itp..

Regulatory temperatury JCS-33A ze względu na swoje funkcje i możliwość przeznaczone są przede wszystkim do montażu w wtryskarkach, wytłaczarkach, maszyna pakujących, urządzeniach laboratoryjnych, piecach do obróbki cieplnej a także w innych instalacjach przesyłowych w wielu gałęzich przemysłu.

DANE TECHNICZNE:

• Wyświetlacz:
  • PV: 4- cyfrowy LED, czerwony, 10.2x4.2mm (HxW)
• Dokładność: +/- 0.1% (0.2%) zakresu wejścia
• Próbkowanie wejścia: co 250ms
• Wejście uniwersalne:
  • Czujniki rezystancyjne: Pt1000 PT 100, Działa bez problemu z czujnikiem Pt1000
  • Termopary: K, J, R, S, B, E, T, N, PL-II, C (W/Re5-26)
  • Sygnały prądowe: 0...20, 4...20mA
  • Sygnały napięciowe: 0...1V, 0...5V, 1...5V, 0...10V
• Wyjście regulacyjne OUT1:
  • Przekaźnikowe: 3A, 250VAC
  • Prądowe: 4...20mA
  • Napięciowe: 0...10VDC
• Wyjście alarmowe A1:
  • Przekaźnikowe: 3A, 250VAC
• Algorytm regulacji:
  • Regulacja PID z funkcją auto-tuningu
  • Regulacja PD, PI, P z funkcją automatycznego lub ręcznego kasowania offsetu,
  • Regulacja ON/OFF (włącz/wyłącz)
• Standardowe funkcje:
  • Regulacja automatyczna/ręczna
  • Blokada nastaw
  • Blokada wyjścia regulacyjnego
  • Korekcja wejścia
  • Kompensacja zimnych końców termopar
  • Sygnalizacja uszkodzenia czujnika
  • Autodiagnostyka
• Zasilanie:
  • 100...240VAC, 50/60Hz (85...264VAC)
• Stopień ochrony: IP66
• Wymiary:48x48x100mm (WxHxD)

PODSTAWOWE WERSJE REGULATORÓW TEMPERATURY:

• Regulator temperatury JCS-33A-R/M: 48x48x100mm, wyjście przekaźnikowe
