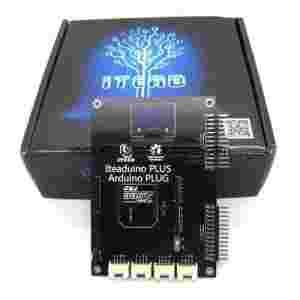

ITEADUINO PLUS ARDUINO PLUG

DETAILS

Overview

Iteaduino Plus Arduino Plug is specifically designed for A10/A20 evaluation board. It adapts Raspberry Pi interface on A10/A20 evaluation board to Arduino interface, which facilitates development as Arduino. There is an OLED screen and Grove interface of electronic brick, which is beneficial to prototyping development.

Specifications

PCB size 109.3mm X 76.2mm X 1.6mm
Operating level  3.3V
Interface 4-pin Grove interface, XBee interface and Raspberry Pi interface

Hardware

pinMap

Arduino Interfce

XBee Interface

Index of Interface  Definition in Iteaduino Plus  Name of Arduino  Index of XBee
1 3.3V 3.3V  3.3V
2 GND GND GND
3 UART4_RX/90  D0  XBee_Dout
4 UART4_TX/89  D1  XBee_Din
5 SPI0_CS1/137  A3  XBee_RST

OLED Interface

Index of Interface Definition in Iteaduino Plus Name of Arduino Index of OLED
1 3.3V 3.3V 3.3V
2 GND GND GND
3 SDA0/68  A4  OLED_SDA
4 SCL0/67  A5  OLED_SCL
5 11  D4  OLED_RST

Operating level switch

By sliding the switch, the power voltage at V pin on the electronic brick will also be changed. When switching to 3,3V, voltage at V pin will be 3.3V and it will be 5V when switching to 5V.

Button

XBee_RST
Reset button of XBee module, press it to reset the module.

Compatibility

SKU Name Compatiable
IM120[zasłonięte]014 ITEAD Joystick shield N
IM120[zasłonięte]023 IBridge lite Y
IM120[zasłonięte]015 Arduino Dual Step Motor Driver Shield Y
IM120[zasłonięte]022 IS Shield Y
IM120[zasłonięte]017 Arduino GPS shield Y
IM120[zasłonięte]021 3.2 TFT LCD Touch Shield N
IM120[zasłonięte]018 Arduino 1602 LCD Shield N
IM120[zasłonięte]020 2.8 TFT LCD Touch Shield N
IM120[zasłonięte]019 Arduino USB Host Shield Y
IM120[zasłonięte]001 Arduino Mega Sensor Shield N
IM120[zasłonięte]002 Arduino Sensor Shield V4 Y
IM120[zasłonięte]001 BT BoosterPack N
IM120[zasłonięte]013 Arduino Proto Screw Shield Y
IM120[zasłonięte]024 ITDB02 Arduino MEGA Shield N
IM120[zasłonięte]012 2.4 TFT LCD Touch shield N
IM120[zasłonięte]007 Stackable SD Card shield Y
IM120[zasłonięte]006 BT Shield (Slave) Y
IM120[zasłonięte]008 ITDB02 Arduino Shield N
IM120[zasłonięte]005 MotoMama Y
IM120[zasłonięte]009 IComSat Y
IM120[zasłonięte]004 XBee Shield Y
IM120[zasłonięte]010 BT Shield (Master Slave) Y
IM120[zasłonięte]002 Colors Shield N
IM120[zasłonięte]001 IBridge N
IM120[zasłonięte]003 IE Shield Y
IM120[zasłonięte]016 Arduino Nano IO Shield N
IM120[zasłonięte]007 W5100 Ethernet Shield Y
IM121[zasłonięte]001 WIFI Shield REV2 Y
IM121[zasłonięte]001 ITEAD Music Player Shield N
IM121[zasłonięte]002 ITEAD 3G Shield Y
IM121[zasłonięte]001 ITEAD Power Shield Y
IM121[zasłonięte]001 ITEAD Arduino Sensor Shield Y
IM130[zasłonięte]001 ITEAD BLE Shield Y
IM130[zasłonięte]001 Mega Proto Screw Shield N

Specification

External Resources No
Power Supply
  • External 3.3V
  • External 5V
I/O Operation Level 3.3V
Board Size 109.3mm X 76.2mm X 1.6mm
Model IM131[zasłonięte]001
Version V1.0
Weight 100.00g
Accessories No

Download

  • Datasheet
  • Schematic
