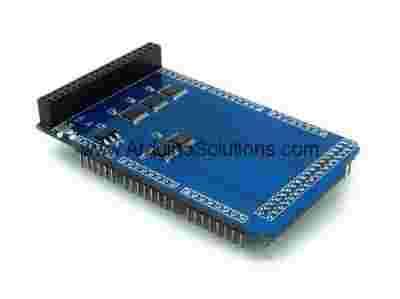

ITDB02 Arduino MEGA Shield v2.1

Shield umożliwiający współpracę wyświetlaczy z serii ITDB02 z Arduino Mega. Shield działa jako konwerter poziomów napięć oraz adapter złączy.

Obsługiwane modele wyświetlaczy:

  • ITDB02-2.2
  • ITDB02-2.4E
  • ITDB02-2.8
  • ITDB02-3.2S
  • ITDB02-3.2WD
  • ITDB02-4.3
  • ITDB02-5.0


Hardware

Pin of Arduino

With  ITDB02

3V3

LED_A

RD

5V

VCC

GND

GND

D22(PA0)

DB8

-

D23(PA1)

DB9

-

D24(PA2)

DB10

-

D25(PA3)

DB11

-

D26(PA4)

DB12

-

D27(PA5)

DB13

-

D28(PA6)

DB14

-

D29(PA7)

DB15

-

D37(PC0)

DB0

-

D36(PC1)

DB1

-

D35(PC2)

DB2

-

D34(PC3)

DB3

-

D33(PC4)

DB4

-

D32(PC5)

DB5

-

D31(PC6)

DB6

-

D30(PC7)

DB7

-

D41(PG0)

RESET

-

D40(PG1)

CS

-

D39(PG2)

WR

-

D38(PD7)

RS

-

D50(PB3)

SD_OUT

-

D51(PB2)

SD_IN

-

D52(PB1)

SD_CLK

-

D53(PB0)

SD_CS

-

D6

D_CLK

-

D5

D_CS

-

D4

D_IN

-

D3

D_OUT

-

D2

D_IRQ


Datasheet

  • DS_IM120[zasłonięte]024_ITDB02ArduinoMEGAShield.pdf

Schematic

  • SCH_IM120[zasłonięte]024_ITDB02ArduinoMEGAShield.pdf
