IBOARD EX Arduino Ethernet W5100 f.VAT

13-11-2014, 10:27
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 124.02 zł

Użytkownik arduinosolutions

numer aukcji: 4698787235

Miejscowość Goczałkowice-Zdrój

Koniec: 13-11-2014, 9:35

Dodatkowe informacje:
Stan: Nowy

IBOARD EX

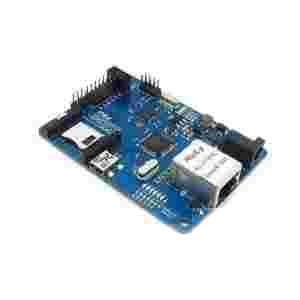

Iboard jest to połączenie Arduino Leonardo oraz shielda ethernetowego z układem WIZnet. Poza tym na płycie znajdują się złącza dla intefejsów bezprzewodowych: XBee oraz złącze modułu nRF24L01+. Płyta idealnie nadaje się do systemów automatyki domowej lub innych systemów sterowania przez internet. Płytę można programować za pomocą USB bezpośrednio ze środowiska Arduino - wybieramy Arduino Lenardo. Moduł idealnie nadaje sie do budowania systemów automatyki domowej.

Prosty przykład tego co można zrobić na tej płycie:

Overview

The Iboard Ex is a unique Arduino board which features a WIZnet Ethernet port with POE, an XBee socket, nRF24L01+ module interface, Micro SD socket and an ATMEGA32U4. This board will add wireless XBee control as well as internet connectivity to your projects. And don’t need any external programmer, just connect it with PC by a USB cable. It’s great for anything from home automation to robot control. The possibilities are endless!

Hardware

ITDB02 EB Interface

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega32U4
1	EB0	A0	PF7
2	EB1	A1	PF6
3	EB2	A2	PF5
4	EB3	A3	PF4
5	EB4	A4	PF1
6	EB5	A5	PF0

nRF24L01+ Module Interface

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega2560
1	GND	-	-
2	3V3	-	-
3	CE	D5	PC6
4	CS	D9	PB5
5	SCK	D13	PC7
6	MOSI	D8	PB4
7	MISO	D7	PE6
8	IRQ	D6	PD7

Micro SD Socket

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega2560
2	SD_CS	D4	PD4
3	SD_MOSI	D16	PB2
4	3V3	-	-
5	SD_SCK	D15	PB1
6	GND	-	-
7	SD_MISO	D14	PB3

W5100 Communication Interface

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega2560
1	W5100_CS	D10	PB6
2	SD_MOSI	D16	PB2
3	SD_SCK	D15	PB1
4	SD_MISO	D14	PB3
5	W5100_RESET	D11	PB7

Xbee Communication Interface

Index of Interface	Name of Interface	Index of Arduino	Pin of Atmega2560
1	XBee_Reset	D12	PD6
2	RX	D0	PD2
3	TX	D1	PD3

SPECIFICATION

Microcontroller	ATMega32U4
Max Frequency	16MHz
RAM Capacity	2K
FLASH Capacity	32K
External Resources	Onboard SD socket Onboard Ethernet Onboard Debugger Electronic Brick Interface
Power Supply	External 12V External 24V External 7V External 9V USB 5V
I/O Operation Level	3.3V
Board Size	80.77mm x 57.66mm
Model	IM120[zasłonięte]007
Version	1.0
Weight	50.00g
Accessories	No

USEFUL LINKS

Make StripInvaders Cheaper: Use An IBoard

Link: http://neophob.com/2012/06/make-stripinvaders-cheaper-use-an-iboard/

RF24 and RF24Network libraries that support nRF24L01 on iBoard

RF24 Library Link: https://github.com/andykarpov/iBoardRF24

RF24Network Library Link: https://github.com/andykarpov/iBoardRF24Network

IBoard not able to access A6 and A7

A6 & A7 is pure analog input pins.The ADC6 and ADC7 pins have no other purpose. They are not part of any I/O register. PORTC doesn't have a BIT 7 and BIT 6 is connected to the Reset pin if the RSTDISBL fuse is set (Reset is disabled). If the Reset pin is not disabled, writing to that bit will do nothing and reading it will always return 0.

Link: http://arduino.cc/forum/index.php/topic,110400.msg829190.html#msg829190

DOWNLOAD

Schematic

SCH_IM120[zasłonięte]007_Iboard_Ex.pdf

Datasheet

DS_IM120[zasłonięte]007_IBoard_Ex.pdf
