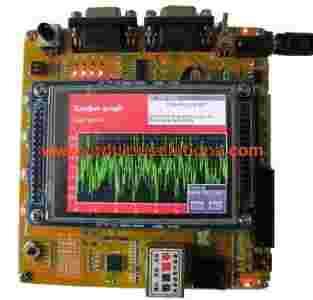

HY-GoldBull V3 + LCD 3,2" STM32F107VCT6

Features

• MCU: STM32F107VCT6 from STMicroelectronics, incorporates the high-performance ARM® Cortex™-M3 32-bit RISC core operating at a 72 MHz frequency, high-speed embedded memories(256KB FLASH, 64KB RAM) in LQFP100 package. The STM32F107VCT6 offers two 12-bit ADCs, four general-purpose 16-bit timers plus a PWM timer, as well as standard and advanced communication interfaces: up to two I2Cs, three SPIs, two I2Ss, five USARTs, an USB OTG FS and two CANs. Ethernet is also available on the STM32F107VCT6.
• 3.2'' TFT LCD touch screen, 320*240 resolution, resistive touch function, stand-alone touch controller: TSC2046 (wyświetlacz LCD TFT 3,2" 320x240 z panelem dotykowym,panel dotykowy rezystancyjny, kontroler:   TSC2046)
• Memories:
  • 16 MBit Flash with SPI interface
  • 2 KBit EEPROM with I2C interface
  • MicroSD card slot, SPI bus (the SD card is not included), supports FATFS
• USB OTG, supports USB On The Go technology
  • Onboard Mini-B USB receptacle
  • USB cables are provided for Host/Slave mode respectively:
    • Host Mode: USB type A receptacle to mini-B cable
    • Slave Mode: USB type A plug to mini-B cable
  • Supports external memory card
• Ethernet module, features a ethernet controller: DP83848, RMII interface, Auto-MDIX for 10/100 Mb/s
• Other communication features: CAN, RS232
• Boot mode selection switches
• Human-Machine Interfaces: one joystick(5 directions), four buttons (Wakeup, User, Tamper, Reset)
• Debugging interface: 20-pin JTAG port, compatible with ST-Link, JLink, NLink2, etc

Przykładowe programy:

- FATFS V0.08A-SD Card
- DualCAN
- FreeRTOSV6.1.0
- GLCD - obsługa LCD
- PWM(BackLight)
- STM32 USB Bootloader
- uCOSII2.91+UCGUI3.90A(Support USB Mouse)
- USB_Host_HID_KBrd_Mouse
- STM32F107 LwIP Demonstration
- i wiele innych wsumie 250MB samych przykładów

Przykład wykorzystania interfejsu ethernetowego.

Sterownanie diodami LED na płycie za pomocą przeglądarki internetowej.

Odczyt wartości napięcia z przetowornika ADC.

Do zestawu dołączone jest okablowanie: mini USB, skrętka, COM.
