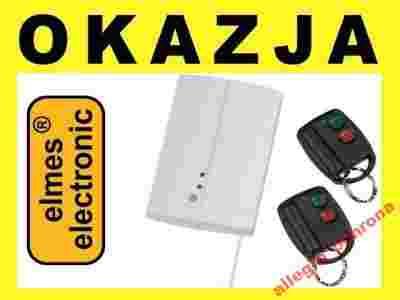

Radiolinia dwukanałowa DWB100H + 2 piloty

Uniwersalna radiolinia dwukanałowa do systemów alarmowych, zdalnego sterowania i kontroli dostępu. Transmisje są dynamicznie kodowane w systemie KEELOQ®. Odbiornik obsługuje do 12 pilotów (opcjonalnie do 104) i posiada dwa izolowane przekaźnikowe wyjścia przełączające typu NO/NC (NO-normalnie rozwarte i NC-normalnie zwarte). Każde wyjście może pracować w jednym z dwóch trybów, w których po załączeniu przekaźnika z pilota jego wyłączenie nastąpi po wcześniej zaprogramowanym czasie (tryb monostabilny), lub po ponownym wciśnięciu pilota (tryb bistabilny: włącz/wyłącz). Wyjście sygnalizacyjne generuje dwa impulsy na załączenie przekaźnika, a jeden na wyłączenie i przeznaczone jest do przyłączenia zewnętrznej sygnalizacji akustycznej lub optycznej. Odbiornik posiada także wyłącznik antysabotażowy otwarcia obudowy (TAMPER), dwie małe diody LED sygnalizacji załączenia wyjścia 1 lub/i 2 oraz LED zasilania, który świeci na czerwono przy wyłączonym, a na zielono przy  załączonym wyjściu nr 1.

Zestaw dostępny jest także z odbiornikiem superheterodynowym (DWB100Hhet) zapewniającym większy zasięg działania i oferujący tryb pracy z podtrzymaniem, tj. po naciśnięciu pilota wyjście pozostaje załączone tak długo, jak długo naciskany jest przycisk w pilocie.

Specyfikacja techniczna

pilot

• nadajnik 433,92MHz zgodny z wymaganiami europejskich norm CE

• zasilanie baterią 12V typu GP23A(DWB100H), 9V(DW200H), 2xCR1616(DWM50HM)

• wymiary obudowy (dł./szer./wys. w mm): 50/39/14(DWB), 113/33/21(DW)

odbiornik

• superreakcyjny lub superheterodynowy (DW200Hhet)

• zasilanie napięciem stałym 12V z tolerancją ±15%

• pobór prądu <20 mA w spoczynku plus 20 mA na każdy załączony przekaźnik

• 2 x wyjście przekaźnikowe (trzy styki) NO/NC (60VA, max 128V, 1A)

• czas podtrzymania wyjść przekaźn. w trybie monostabilnym: od 0,5s. do 4h

• sygnalizacja przełączenia przekaźnika na dwukolorowej diodzie LED

• wyjście S(1A/60VDC), "otwarty kolektor" dające impulsy zwarcia do masy

• wyłącznik sygnalizujący otwarcie obudowy TAMPER

• wymiary obudowy (dł./szer./wys.): 96/63/28mm

• temperatura pracy od 0 do + 40oC (-20 do +40oC dla DW200Hhet)
