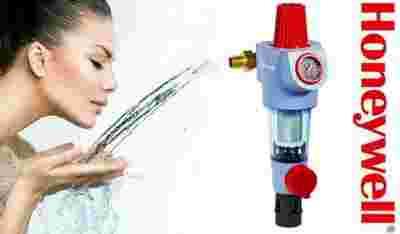

Opis filtra:

·        Wbudowany regulator ciśnienia z gniazdem odciążonym

·        Zmiany ciśnienia wejściowego nie mają wpływu na ciśnienie wyjściowe

·        Przefiltrowana woda jest dostarczana nawet podczas płukania wstecznego

·        Opatentowany system płukania wstecznego jest szybki i pozwala oczyścić filtr niewielką ilością wody

·        Specjalny pierścień nastawczy pokazuje kiedy należy przeprowadzić kolejne płukanie

·        Filtr może współpracować z automatem do płukania wstecznego

·        Duża powierzchnia filtrowania

·        Przezroczysta obudowa filtra z odpornego na uderzenia materiału syntetycznego pozwala w prosty sposób kontrolować stopień zanieczyszczenia wkładu

·        Wymienny wkład filtrujący

·        Bardzo prosta obsługa

·        Wykonanie zgodne z zaleceniami KIWA dla wody pitnej

Parametry techniczne:

·        Wykonanie zgodne z zaleceniami KIWA dla wody pitnej

·        Medium: Woda

·        Filtr zaprojektowany jest do instalacji wody pitnej. W przypadku zastosowania go w instalacjach przemysłowych wymaga indywidualnego przetestowania. W celu        określenia dokładności odczytu manometru, dopuszczalne stałe maksymalne ciśnienie 12 bar.

·        Typ filtra: płukanie wsteczne

·        Materiał korpusu: tworzywo sztuczne

·        Materiał wspornika sprężyny: tworzywo syntetyczne

·        Typ przyłącza: gw. Zewnętrzne

·        Maks. temp. medium: 30C

·        Ciśn. stat.: PN16

·        Zakres nastawy ciśnienia: 1,5...6bar

·        Przezroczysta obudowa: tak

·        Odciążone gniazdo: tak

·        Płukanie wsteczne przefiltrowaną wodą: tak

·        Pozycja montażu: poziomy lub pionowy

·        Filtr z łącznikiem obrotowym, siatka filtracyjna 95/110 mikronów

·        Średnica przyłącza: 3/4cal

·        DN: 20mm

·        Kvs: 5,8

  _________________________________________________________________________________________________________________________________________

Zasada działania

Stacja filtrująco-redukcyjna składa się z filtra z płukaniem wstecznym oraz regulatora ciśnienia. Wkład filtra składa się z górnej i dolnej części. W położeniu pokrętła "filtrowanie" – górna część wkładu filtrującego nie bierze udziału w filtrowaniu, a woda wpływająca do filtra przechodzi jedynie przez dolną część wkładu, od zewnątrz do wewnątrz, pozostawiając na powierzchni filtra zanieczyszczenia. Po otwarciu zaworu kulowego wkład filtracyjny przemieszcza się ku dołowi dopóki nie odetnie przepływu wody do zewnętrznej powierzchni głównej części filtra. Jednocześnie odpowiednio odsłania się część górna filtra przejmując funkcję filtrowania wody do bieżącego użytku. Woda filtrowana przez górną część wkładu przepływa jednocześnie do środka wkładu i uruchamia wirnik, który obracając się powoduje odśrodkowe wyrzucanie zanieczyszczeń zgromadzonych na zewnętrznej powierzchni siatki filtracyjnej. Filtr automatycznie wraca do położenia pracy po zamknięciu zaworu kulowego. Wbudowana wkładka redukcyjna działa na zasadzie równoważenia sił działających na membranę od strony sprężyny regulacyjnej i od strony przepływającego czynnika. Ciśnienie wejściowe nie ma wpływu na zamykanie i otwieranie się zaworu i z tego powodu fluktacja ciśnienia na wejściu nie wpływa na ciśnienie wylotowe.

GWARANCJA: 24 miesiące
