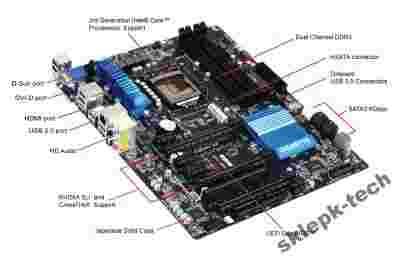

- Wsparcie dla procesorów z serii LGA1155 Intel ® Core ™ i7 / Intel ® Core ™ i5 Procesory / Intel ® Core ™ i3 / Intel ® Pentium ® / Intel ® Celeron ®
- Wielkość pamięci cache L3 różni się w zależności od procesora
(Niektóre procesory Intel® Core™ wymagają karty graficznej, proszę zapoznać się z "CPU support List" aby uzyskać więcej informacji.)
|
- Intel® Z77 Express
|
- 4 x 1.5V DDR3 DIMM obsługujące do 32 GB pamięci systemowej
*Z powodu ograniczenia 32-bitowego systemu operacyjnego Windows, gdy instalowana jest pamięć fizyczna większa niż 4 GB, wyświetlany rzeczywisty rozmiar pamięci będzie mniejszy niż 4 GB.
- Dwukanałowa obsługa pamięci
- Support for DDR3 2800(OC)/1600/[zasłonięte]/1066 MHz memory modules
- Obsługa pamięci non-ECC
- Obsługa pamięci Extreme Memory Profile (XMP)
(Aby uzyskać więcej informacji, zapoznaj się z "Listą obsługiwanych pamięci".)
|
Wyjścia graficzne:
- 1 x port HDMI, maksymalna rozdzielczość 1920x1200
- 1 x D-Sub
- 1 x DVI-D, wsparcie maksymalnej rozdzielczości 1920x1200
*Złącze DVI-D nie wspiera złącza D-Sub przez adapter.
|
- Wsparcie dla S/PDIF Out
- Obsługa High Definition Audio
- Ilość kanałów audio 2/4/5.1/7.1
- VIA VT2021
|
- 1 x Atheros GbE LAN (10/100/1000 Mbit)
|
- 1 złącze PCI Express x16, x8 (PCIEX8)
(Złącza PCIEX16 i PCIEX8 są zgodne ze standardem PCI Express 3.0.)
Złącze PCIEX8 współdzieli przepustowość ze złączem PCIEX16. Kiedy złącze PCIEX8 jest zajęte, złącze PCIEX16 będzie pracować z prędkością x8.
* Wsparcie PCIE Gen.3 zależy od procesora i kompatybilności karty rozszerzeń.
- 1 złącze PCI Express x16, x16 (PCIEX16)
- 1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with the PCIEX1_1/2/3 slots. The PCIEX1_1/2/3 slots slots will become unavailable when a PCIe x4 expansion card is installed.
- 3 x PCI Express x1 (PCIEX4 i PCIEX1 odpowiadają standardowi PCI Express 3.0)
- 1 złącze PCI
|
- Wsparcie dla technologii 2-Way AMD CrossFireX™ / NVIDIA SLI (PCIEX16 i PCIEX8)
|
Chipset:
- 4 złącza SATA 3Gb/s (SATA2_2~SATA2_5) umożliwiające podłączenie do 4 urządzeń SATA 3Gb/s
- Wsparcie dla RAID 0, RAID 1, RAID 5 i RAID 10
* W przypadku konfiguracji macierzy RAID na złączach SATA 6Gb/s i SATA
3Gb/s, wydajność systemowa RAID może zależeć od rodzaju podłączonych
urządzeń.
- 2 złącza SATA 6Gb/s (SATA3_0, SATA3_1) umożliwiające podłączenie do 2 urządzeń SATA 6Gb/s
- 1 złącze mSATA
* Złącze SATA2_5 będzie nieaktywne kiedy w porcie mSATA jest zainstalowany dysk SSD.
Marvell 88SE9172 chip:
- 2 złącza SATA 6Gb/s (GSATA3_6, GSATA3_7) umożliwiające podłączenie do 2 urządzeń SATA 6Gb/s
- Obsługa SATA RAID 0 i RAID 1
|
Chipset:
- Do 6 portów USB 2.0/1.1 (2 porty na tylnym panelu, 4 porty dostępne poprzez wewnętrzne złącza pinowe USB)
- Do 4 portów USB 3.0/2.0 (2 porty na tylnym panelu, 2 porty dostępne poprzez wewnętrzne złącza pinowe)
* W Windows XP, porty kontrolera Intel USB 3.0 wspierają prędkość transferu na poziomie USB 2.0.
VIA VL800:
- Do 4 portów USB 3.0/2.0 na tylnym panelu
* Z powodu ograniczeń Windows 7, proszę podłączyć urządzenie USB do portów poniżej złącza RJ-45 LAN, przed zainstalowaniem sterowników do kontrolera VIA USB 3.0.
|
- 1 x złącze wentylatora procesora
- 1 x złącze panelu przedniego
- 1 x 24-pinowe złącze zasilania ATX
- 1 x złącze front panel audio
- 4 złącza SATA 6Gb/s
- 1 x złącze USB 3.0/2.0
- 4 x złącza SATA 3Gb/s
- 2 x złącza USB 2.0/1.1
- 1 x złącze portu szeregowego
- 1 x złącze mSATA
- 1 x złącze pinowe Clear CMOS
- Punkty pomiaru napięć
- 1 złącze zasilania 4-pin ATX 12V
- 1 x złącze wyjścia SPDIF
- 1 x złącze TPM (Trusted Platform Module)
Dostępność funkcji TPM zależy od regionalnej polityki produkcyjnej.
|
- 1 x port RJ-45
- 1 x HDMI port
- 6 x USB 3.0/2.0
- 1 x port DVI-D
- 1 x port klawiatury/myszy PS/2
- 1 x port D-Sub
- 6 x gniazd audio (Wyjście na głośnik centralny/ subwoofer, tylne wyjście głośnika, Wyjście na głośnik boczny, Wejście liniowe/ Wyjście liniowe, Wejście mikrofonu)
- 2 złącza USB 2.0/1.1
- 1 x optyczne wyjście SPDIF
|
- Układ iTE I/O
|
- Inteligentne sterowanie prędkością wentylatora procesora/systemu
* Dostępność funkcji kontroli prędkości wentylatora procesora/wentylatora systemowego zależy od rodzaju zainstalowanego wentylatora procesora/wentylatora systemowego.
- Monitorowanie prędkości obrotowej wentylatora procesora/systemu
- Ostrzeżenie przy uszkodzeniu wentylatora procesora / systemu
- Monitoring temperatury systemowej
- Monitoring napięć zasilania
- System ostrzegania przed przegrzaniem procesora
|
- Obsługa technologii DualBIOS™
- 2 x 64-Mbitowe układy pamięci flash
- Licencjonowany BIOS AMI EFI
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
- Obsługa Q-Share
- Obsługa Auto Green
- Obsługa eXtreme Hard Drive (X.H.D.)
- Obsługa Q-Flash
- Obsługa Xpress Recovery2
- Obsługa @ BIOS ™
- Wsparcie dla 3D Power
- Wsparcie dla LAN Optimizer (Inteligentne narzędzie do optymalizacji ruchu w sieci)
- Obsługa Xpress ™ Install
- Obsługa ON/OFF Charge
- Obsługa EasyTune
* Dostępne funkcje programu EasyTune mogą się różnić w zależności od modelu płyty głównej.
- Wsparcie dla EZ Setup
|
