WSZELKIE PYTANIA: [zasłonięte]@SYNFLEX.PL, 697 [zasłonięte] 048. ZAPRASZAM NA INNE AUKCJE, NA KTÓRYCH OFERUJĘ ART. ELEKTRYCZNE I ELEKTROIZOLACYJNE. WS ODBIORU WŁASNEGO NALEŻY SIĘ KONTAKTOWAĆ. TO JEST AUKCJA PRZYKŁADOWA. cena za 10m taśmy 8mm szerX0,035mm gr. typ izolacji 3. O DOSTĘPNOŚĆ POSZCZEGÓLNYCH ROZMIARÓW I KOLORÓW NALEŻY PYTAĆ. NA ŻYCZENIE MOGĘ WYSTAWIĆ INNE TYPY
Opis

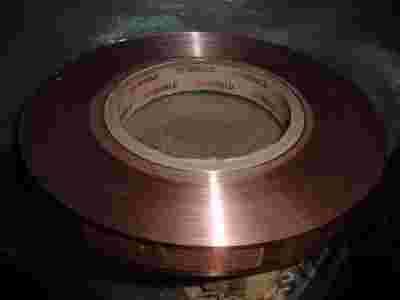

Giętka, miedziana folia ekranująca składa się z wyżarzanej miękkiej taśmy miedzianej, która w zależności od wykonania jest pokryta jednostronnie materiałem elektroizolacyjnym lub jest całkowicie osłonięta.
Własności
Laminaty miedziane wykonywane są za pomocą dwóch różnych metod: 1. Izolacja mocowana jest na taśmie miedzianej specjalną metodą , bez kleju. Dzięki pominięciu warstwy klejowej laminat jest cieńszy i łatwiejszy do lutowania. 2. W przypadku większych grubości miedzi izolacja naklejana jest na taśmę miedzianą za pomocą kleju. Dzięki masie klejowej laminat jest bardziej miękki i giętki. W zależności od wykonania dostępne są następujące typy: Typ 1 Jednostronnie laminowany z występem Typ 2 Obustronnie laminowany z występem Typ 3 Całkowicie owinięty bez szczeliny lutowniczej Typ 4 Całkowicie owinięty z szczeliną lutowniczą Materiały elektroizolacyjne : - Folia PET (klasa izolacji B, 130 °C) - Folia PEN (klasa izolacji F, 155 °C) - Nomex® (klasa izolacji F, 155 °C) - Kapton® (klasa izolacji H, 180 °C) Miedziana folia ekranująca jest elastyczna i dobrze się nawija. Połączenie bezklejowe z izolacją pozwala na bezpośrednie lutowanie przez folię PET lub PEN
Zastosowanie
Ochrona EMV Miedziana folia ekranująca stosowana jest jako folia EMV w transformatorach z rdzeniem pierścieniowym lub jako izolowany przewodnik dla cewek w elementach elektrotechnicznych lub elektronicznych.
Ekranowanie statyczne Laminaty zostają wsunięte pomiędzy uzwojenia pierwotne a wtórne i są uziemione, aby zapobiec sprzężeniom pojemnościowym.
Bezpośrednie nawijanie
SYNSHIELD® zastępuje druty miedziane w uzwojeniach pierwotnych i wtórnych, ponieważ w porównaniu do drutów przewodzących ma korzystnie większą powierzchnię w stosunku do przekroju. Największy przepływ prądu przez przewodnik odbywa się na powierzchni, ponieważ wraz ze wzrostem częstotliwości wzrasta zjawisko naskórkowe. Stąd wynika zastosowanie w produkcji transformatorów wielkiej częstotliwości. Taśmy miedziane mogą być gęsto nawijane przy dużych siłach rozciągających. Dzięki temu można skutecznie zapobiec wibracji korpusu cewki.
Standardy
Klasa cieplna B, F, H w zależności od izolacji Zgodna z RoHS wg 2002/95 EG
UL-No E301705 (only SYNSHIELD® with PET)
Forma dostawy
Długość bieżąca 100, 200 m na roli na rdzeniu 76 mm. Istnieje możliwość innych długości. Inne wykonania na zapytanie.
Składowanie
Czas przechowywania nie powinien przekraczać 6 miesięcy. Laminaty przechowywać stale w miejscu chłodnym i suchym w 20 °C i 50-60 % względnej wilgotności powietrza.
Jednostka
Miedź
PET
PET (klej)
Nomex®
Kapton®
Allgemein
szerokość
mm
6-50
grubość
0,035-0,300
0,030
0,023
0,050
0,025
NAPIĘCIE KONTROLNE
kV
6,4
4,5
2,0
6,0
