FILTRY DOLNOPRZEPUSTOWE KF 1,5-30MHz 500W

16-12-2014, 10:20
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 350 zł

Użytkownik DW_RADIO

numer aukcji: 4858421583

Miejscowość Piastów

Wyświetleń: 143

Koniec: 16-12-2014, 9:32

Dodatkowe informacje:
Stan: Nowy

Szablon - DW

DW_RADIO
[O firmie] [Nasze aukcje] [Nasze komentarze] [Dodaj do ulubionych]
KONTAKT E-mail: [zasłonięte]@dw-electronics.com Telefon: 22 [zasłonięte] 60 Kom: 515 [zasłonięte] 400 Biuro czynne od poniedziałku do piątku w godzinach 8.00 - 16.00. ul. Dworcowa 64 05-820 Piastów PŁATNOŚĆ Dane do wpłaty: Bank ING: 61 1050 [zasłonięte] 1[zasłonięte]9240023 [zasłonięte] 357797 DW Electronics ul. Dworcowa 64 05-820 Piastów W tytule przelewu koniecznie proszę podać nick z allegro i numery aukcji. Na życzenie wystawiamy faktury VAT. WYSYŁKA Zgodnie z umową zawartą z Pocztą Polską, paczki są odbierane z naszego biura i wysyłane dwa razy w tygodniu (we wtorki i piątki rano). Przesyłki kurierskie nadajemy w ciągu trzech dni roboczych od daty zaksięgowania wpłaty na koncie. Nie ponosimy odpowiedzialności za sposób działania firmy dostarczającej paczki. Koszt przesyłki podany na aukcji dotyczy domyślnie 1 szt. przedmiotu. W razie potrzeby prosimy o kontakt w celu ustalenia kosztu przesyłki zbiorczej. Nie wysyłamy paczek za POBRANIEM!

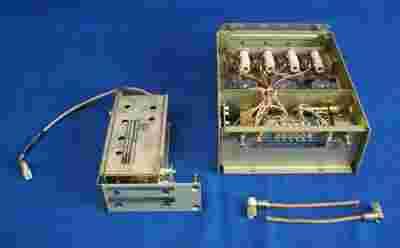

	Oferuję Państwu moduł filtrów dolnoprzepustowych filtry są produkcji Rohde&Schwarz oraz Siemens. Oferowany podzespół składa się z 2 oddzielnych bloków. Pierwszy blok stanowi 7 przełączanych, dwuobwodowych filtrów dolnoprzepustowych. Drugi blok stanowi stały filtr dolnoprzepustowy o częstotliwości granicznej 30MHz. Oferowane filtry współpracowały z 500W nadajnikiem firmy Rohde&Schwarz. Przełączanie filtrów odbywa się za pomocą przełącznika obrotowego napędzanego skokowym elektromagnesem (mechanizm typu Ledex). Filtr o częstotliwości granicznej 30MHz jest włączony na stałe. Nowoczesnym i nowatorskim rozwiązaniem oferowanego układu jest to, że zawiera układ wychwytywania wyższych harmonicznych. To znaczy, posiada zabudowany filtr górnoprzepustowy, zakończony bezindukcyjnym obciążeniem 50Ω. Takie rozwiązanie zapobiega odbiciom w wyższych harmonicznych od wejścia filtra, co powoduje zmniejszenie intermodulacji wzmacniacza. Również ciekawym rozwiązaniem konstrukcyjnym jest to, że każda cewka filtra dwuobwodowego jest ekranowana od drugiej cewki tego samego filtra. To znaczy, pierwsza cewka znajduje się po jednej części modułu, natomiast druga cewka znajduje się z drugiej strony modułu. Dzięki temu zmniejszone jest sprzężenie elektromagnetyczne. Całość wykonana jest bardzo solidnie. Wszystkie kondensatory w filtrach są typu Silver Mica, na napięcie 500V. Każda pojemność obwodu składa się z 2 równolegle połączonych kondensatorów. Cały układ zawiera ponad 80 kondensatorów. Dzięki przełączaniu obwodów mechanizmem typu Ledex, po przełączeniu filtra układ nie pobiera prądu. UWAGA!!! Można oddzielić część elektromagnesu napędzającą przełącznik obrotowy i w jego miejsce wmontować zwykłą gałkę z ośką, aby przełączać obwody ręcznie. Na załączonych skanach są charakterystyki tłumienia filtrów UWAGA! Wszystkie pomiary zostały wykonane bez dolnoprzepustowego filtra 30MHz. W rzeczywistości tłumienie filtrów dla wyższych częstotliwości jest lepsze o kilkanaście dB. Moduł jest w stanie idealnym, pochodzi z zestawu części zamiennych. W skład zestawu który licytujesz wchodzą także kable połączeniowe ze złączami. Udzielam gwarancji rozruchowej. Waga ok. 3,2 kg Polecam i zapraszam do odwiedzenia naszych pozostałych aukcji. Przed licytacją proszę zapoznać się ze stroną „O mnie”.
