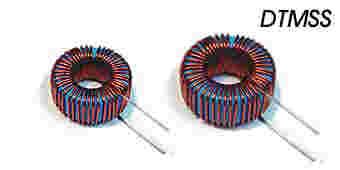

Dławiki przeciwzakłóceniowe i magazynujące energię w zasilaczach impulsowych SMPS, nawijane na rdzeniach toroidalnych typu RTMSS
|
Dławiki projektowane z myślą o zastąpieniu dławików DTP w aplikacjach pracujących w zakresie częstotliwości 25kHz - 500kHz przy zachowaniu wysokiej stabilności parametrów w czasie pracy.
Do głównych zalet dławików DTMSS należy zaliczyć do 10x mniejsze straty w rdzeniu oraz do 5x wyższą częstotliwość graniczną w odniesieniu do dławików proszkowych.
Efektem stosowania tych dławików są mniejsze straty i niższa temperatura pracy. Istnieje więc możliwość osiągnięcia większej mocy przy tych samych wymiarach dławika lub miniaturyzacja przetwornicy (praca na wyższej częstotliwości).
Zastosowanie:
- dławiki przeciwzakłóceniowe (DC - 300kHz)
- dławiki magazynujące energię (DC - 300kHz)
- filtry AC i DC
- układy zpłonowe w motoryzacji
- filtry EMI (DC - 1MHz)
- filtry akustyczne
|
|
Przybliżone wymiary gotowego elementu [mm]
|
|
Typ - wymiary rdzenia |
O A
|
O B
|
C
|
D
|
E
|
F
|
|
DTMSS-12,7/7,6/4.7 |
4,5
|
15,0
|
8,0
|
2,0
|
20,0
|
5,5
|
|
DTMSS-16,5/10,1/6,3 |
7,5
|
19,0
|
9,5
|
2,0
|
20,0
|
7,0
|
|
DTMSS-20,3/12,7/6,3 |
9,5
|
23,0
|
9,5
|
2,0
|
20,0
|
7,0
|
|
DTMSS-27/14/12 |
11,0
|
31,0
|
15,0
|
2,0
|
20,0
|
13,5
|
|
DTMSS-40/24/15 |
19,0
|
45,0
|
18,5
|
2,0
|
20,0
|
16,0
|
x
|
DTMSS-47/23/18 |
18,0
|
52,0
|
22,5
|
2,0
|
20,0
|
19,5
|
Możliwość zastosowania obudowy lub podstawki w wersji V i H.
Dane techniczne:
[L]- indukcyjność: 0,068mH-6,8mH [I]- prąd max.: 0,4A-45A
tolerancja indukcyjności: ±20 % [RDC]- rezystancja dla prądu stałego: ±20 %
|
nr
|
symbol |
L [µH] |
I [A] |
RDC [Ω] |
1
|
DTMSS-47/6,8/0,4 |
6800 |
0,40 |
6,03 |
2
|
DTMSS-47/4,7/0,7 |
4700 |
0,70 |
3,12 |
3
|
DTMSS-47/3,3/0,8 |
3300 |
0,80 |
2,22 |
4
|
DTMSS-47/2,2/1,2 |
2200 |
1,20 |
1,13 |
5
|
DTMSS-47/1,5/2,0 |
1500 |
2,00 |
0,567 |
6
|
DTMSS-47/1/4,0 |
1000 |
4,00 |
0,290 |
7
|
DTMSS-47/0,68/6,0 |
680 |
6,00 |
0,205 |
8
|
DTMSS-47/0,47/8,0 |
470 |
8,00 |
0,104 |
9
|
DTMSS-47/0,33/10 |
330 |
10 |
0,0540 |
10
|
DTMSS-47/0,22/15 |
220 |
15 |
0,0375 |
11
|
DTMSS-47/0,15/18 |
150 |
18 |
0,0189 |
12
|
DTMSS-47/0,1/30 |
100 |
30 |
0,00966 |
13
|
DTMSS-47/0,068/45 |
68 |
45 |
0,00495 |
W "uwagach do sprzedającego" przy zakupie przedmiotu proszę o wpisanie numeru wybranego modelu lub symbolu.
|
