Chciałbym odsprzedać swój zestaw do podłączenia tunera DVBT do nawigacji RNS-E.

UWAGA: Przed zalicytowaniem koniecznie proszę o kontakt!

Podzespoły zestawu:

1. BOX Unlock-RP

Jest to urządzenie odblokowujące wejście TV w RNS-E z wbudowanym zasilaczem 5V do tunera i funkcją sterowania tunerem WIWA HD50 z przycisków nawigacji.

Działanie urządzenia:

Po prawidłowym podłączeniu urządzenie działa w następujący sposób:

1. Po otwarciu samochodu (np. pilotem zdalnego sterowania centralnego zamka) radio podaje napięcie na wejście RadioOn, napięcie to inicjalizuje box do pracy – zapala się zielona dioda sygnalizując zasilanie boxa, prawie jednocześnie powinna także mrugać dioda czerwona sygnalizując aktywność w magistrali CAN.
2. Po wybraniu opcji TV w radiu zapala się dioda żółta zasilając tuner TV. Zasilanie to jest aktywne tak długo jak długo włączone jest radio i wybrana jest opcja TV, w przypadku wygaszenia radia zasilanie tunera utrzymuje się jeszcze przez około 20sekund, po czym dioda żółta powinna zgasnąć wygaszając jednocześnie tuner – mechanizm ten przydaje się w sytuacji kiedy chcemy oglądać TV przy wyłączonym zapłonie, po 30 minutach od wyłączenia zapłonu, radio automatycznie wyłącza się – mamy wtedy 20 sekund na ponowne włączenie radia zanim tuner zostanie wyłączony. Dodatkowo urządzenie wyposażone jest w 2 wyjścia 12V -100mA RFSL oraz DOut
3. RFLS aktywowane jest w momencie wrzucenia biegu wstecznego – powoduje to przełączenie radia na kamerę cofania niezależnie od tego czy aktualnie korzystamy z nawigacji radia czy CD/MP3 – napięcie 12V utrzymuje się tak długa jak długo włączony jest bieg wsteczny

Urządzenie powinno być zasilone napięciem w przedziale 10- 16V typowo 12V pobór mocy jest zależny od podłączonego obciążenia (pamięć USB)

2. Przewód audio-video (długości około 1m)
Przewód, pozwalający na podłączenie tunera DVBT. Przewód ma również wejście AUX do RNS-E, które umożliwi podłączenie zewnętrznego odtwarzacza audio, np. odtwarzacza MP3.

3. Adapter kamery cofania
Istnieje możliwość jednoczesnego podłączenia tunera TV i kamery cofania za pomocą adaptera. W tym przypadku obraz z kamery będzie czarno-biały.

Do skompletowania całego systemu niezbędne jest jeszcze dokupienie (we własnym zakresie):

Tunera DVBT z funkcją odtwarzacza USB (HDD, Pendrive) WIWA HD-50. Największą zaletą tego rodzaju urządzenia jest oczywiście odtwarzacz USB, pozwalający na oglądanie filmów w różnych formatach, wraz z napisami a także odbiornik IR na przewodzie, umożliwiający umieszczenie go w dowolnym miejscu.


Jeżeli chcemy odbierać naziemną TV cyfrową niezbędny będzie jeszcze zakup Anteny TV.

Sterowanie:

UWAGA: Przed zalicytowaniem koniecznie proszę o kontakt!

Poniżej link do filmu z działania zestawu:

Tel: 696[zasłonięte]202

GG:[zasłonięte]16464

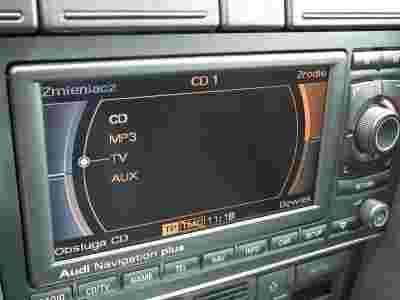

Poniżej kilka zdjęć z działania systemu w Audi A4.

Na zdjęciach widać zakłócenia w postaci siatki linii, wynikające z odświeżania wyświetlacza, w rzeczywistości obraz jest bez zakłóceń.
