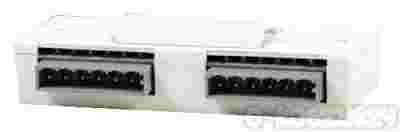

Element kontrolno-sterujący EKS-4001

• 2 wejścia
• 1 wyjście
• zastosowanie:
  • służy do uruchomiania na sygnał z centrali, urządzeń alarmowych i przeciwpożarowych
  • umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania
• współpraca:
  • centrale sygnalizacji pożarowej POLON 4000
• montaż: w wewnątrz / na zewnątrz

• temperatura pracy: -25 ~ +55°C
• wymiary:
  • moduł bez obudowy: 101 x 52 x 19mm
  • obudowa 1x EKS: 125 x 96 x 75mm
  • obudowa 2x EKS: 125 x 168 x 75mm
  • obudowa 4x EKS: 175 x 168 x 75mm
• szczelność obudowy: IP65
• masa:
  • moduł bez obudowy: 0,1kg
  • obudowa 1x EKS: 0,3kg
  • obudowa 2x EKS: 0,4kg
  • obudowa 4x EKS: 0,6kg

Przeznaczenie...

Elementy kontrolno-sterujące EKS-4001 są przeznaczone do uruchamiania (stykami przekaźnika) na sygnał z centrali, urządzeń alarmowych i przeciwpożarowych itp. Umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania. Mają dodatkowe wejście kontrolne do nadzoru nie związanych ze sterowaniem urządzeń lub instalacji. Elementy EKS-4001 mogą pracować wyłącznie w adresowalnych liniach / pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000.

Zasada działania...

Uruchomienie przekaźnika w elemencie kontrolno-sterującym następuje na rozkaz przesłany z centrali i jest sygnalizowane rozbłyskami jego czerwonej diody świecącej. Skasowanie alarmowania centrali powoduje powrotne przełączenie zestyków przekaźnika. Jest możliwe blokowanie przełączenia przekaźnika w uzasadnionych przypadkach jak również programowe wprowadzanie zwłoki czasowej w jego zadziałaniu. Układ elektroniczny elementu EKS-4001 kontroluje dwa niezależne wejścia na zwarcie lub rozwarcie (do wyboru) dołączonych do nich bezpotencjałowych zestyków zewnętrznych urządzeń, których przełączenie centrala sygnalizuje jako alarm techniczny. Po wybraniu odpowiedniego wariantu zadziałania, przekaźnik w elemencie EKS-4001 może pracować jako przekaźnik kasujący. Element kontrolno-sterujący ma rozbudowane oprogramowanie, umożliwiające jego elastyczne wykorzystanie w różnych zastosowaniach. Wyposażony jest w wewnętrzny izolator zwarć. Kodowanie adresu elementu odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nieulotnej pamięci.

Budowa...

Element EKS-4001 jest wymiennym modułem z dwoma wtykami kątowymi, który pojedynczo, podwójnie lub poczwórnie jest instalowany w odpowiednich obudowach. Obudowy gwarantują wysoki stopień szczelności, umożliwiający instalowanie elementów w trudnych warunkach lub na zewnątrz obiektów. Mają odpowiednie wejścia dławikowe na osobne wprowadzenie przewodów linii dozorowej i linii sterujących.
