Sw-22

3-stopniowy regulator do Elektrowni wiatrowej z odczytem obrotów śmigieł

-kaskada grzałek

-przełącznik obwodów elektrycznych

CHARAKTERYSTYKA OGÓLNA :

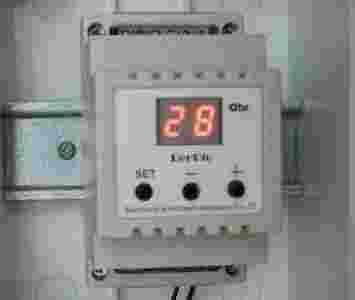

Sw-22 to mikroprocesorowy sterownik firmy RenPio przeznaczony do pracy w elektrowniach wiatrowych którego zadaniem jest dostosowanie obciążenia prądnicy względem prędkości obrotowej wiatraka, może sterować niezależnie 3-obwodami elektrycznymi w dowolnej kolejności, użytkownik samodzielnie precyzyjnie w przystępny sposób dopasuje ustawienia do własnej elektrowni . Sw-22 posiada cyfrowy odczyt zadanych wartości nastaw użytkownika (2-cyfrowy wyświetlacz LED koloru czerwonego) . Po przeliczeniu wskazanie x 10 mamy wartość od 10 do 999 obr./min. Sterownik zlicza i odczytuje liczbę obrotów co 6 sek. Podczas pracy wiatraka wyświetla w sposób ciagły ilość obrotow, w stanie spoczynku łopat sterownik przechodzi w stan czuwania (wygaszenie wyświetlaczy , wyłączenie przekaźników) co powoduje znikomy pobór prądu .

Zasada działania :

Sterownik Sw-22 posiada jedno wejście impulsujące które zlicza obroty wirnika wiatraka, jeżeli liczba obrotów osiągnie wartość zadaną nastawy załączenia lub powyżej nastąpi załączenie wyjścia (styków przekaźnika elektromagnetycznego) który załączy obwód elektryczny, natomiast jeżeli liczba obrotów spadnie i osiągnie wartość zadaną nastawy wyłączenia lub poniżej nastąpi wyłączenie wyjścia taka praca nazywa się pracą dwupołożeniową (włącz-wyłącz) . Dla kolejnych dwóch wyjść zasada działania jest taka sama. Wyjścia są typu otwarty kolektor do których można przyłączyć zewnętrzne przekaźniki lub SSR. Wejście impulsujące sterownika działa na zasadzie zwierania i rozwierania obwodu (łącznika) można tu zastosować różnego typu czujniki : optyczne, indukcyjne itp.  tanim i prostym rozwiązaniem jest zastosowanie kontaktronu z wirującym magnesem na wirniku śmigieł. Czujnik kontaktronowy dołączony jest gratis.

Przykłady zastosowania :

W zależności od konfiguracji elektrowni wiatrowej Sw-22 może sterować max. 3-obwody elektryczne niezależnie,
- może służyć jako przełącznik źródła zasilania z sieci energetycznej na elektrownie wiatrową przy uzyskaniu odpowiednich obrotów wiatraka.
- może załączać napięcie wzbudzenia prądnicy (alternatora )
- może załączać inne obciążenia np. grzałki itp.
- może służyć jako zabezpieczenie przekroczenia dopuszczalnych wartości obrotów śmigła.

Sterowniki pokrewne na innych aukcjach w podobnej cenie

• Sw-22s -Sterownik zmiany położenia stera z ciągłym odczytem obrotów smigieł wiatraka
• Sw-23p - 3-stopniowy kontroler napięciowy, precyzyjny do 99,9 V regulacja co 0,1 V
• Sw-33 - Sterownik 3-stopniowy napięciowy regulator do 250 V (350 V)
• Sw-34 - 4-stopniowy sterownik-regulator obciążenia do 250 V (350 V)

Dodatkowe informacje :

Produkt objęty jest gwarancją, dołączona jest instrukcja obsługi podłączenia z przykładami zastosowania (schematami). Jeżeli nie jesteś pewien zastosowania tego urządzenia do swojej elektrowni więcej informacji pod telefonem +48 [zasłonięte]325776 . Zachęcam do zapoznania się z całą ofertą sterowników do E. W. i słonecznych firmy RenPio na innych moich aukcjach ponad 20 różnych typów sterowników.
