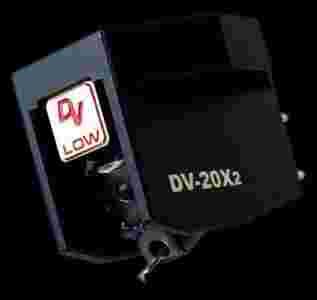

DYNAVECTOR DV - 20X2 H/L
Wysoki/niski poziom wyjściowy. Aluminiowy wspornik. Tłumienie strumienia
magnetycznego.
Seria wkładek 20X posiada korpus wykonany z twardego stopu aluminium, podobnego do
wykorzystywanego w XX2. Stanowi on sztywną podstawę dla układu drgającego, zapewnia
optymalne dopasowanie i solidne zamocowanie do główki ramienia. Wspornik wykonano
z rury aluminiowej o długości 6 mm na końcu której zamocowano diamentową igłę o
eliptycznym profilu. Wkładka jest wyposażona w unikalne i opatentowane systemy
tłumienia strumienia magnetycznego. Sam magnes wykonany z neodymu posiada
wystarczającą siłę by zapewnić wkładce sygnał wyjściowy na poziomie 2,8 mV. Wpływ na
poziom wyjściowy ma również cewka nawijana z drutu o zwiększającej się średnicy, dzięki
czemu jej impedancja wewnętrzna nie przekracza 150 Ω. Wersja o niskim poziomie
wyjściowym posiada cewkę o impedancji wewnętrznej 5 Ω i napięciu 0,3mV.
|
Dane techniczne
|
|
Napięcie wyjściowe XH
|
2,8mV (1kHz, 5cm/s)
|
|
Napięcie wyjściowe XL
|
0,3mV (1kHz, 5cm/s)
|
|
Separacja kanałów
|
25 dB (1kHz)
|
|
Pasmo przenoszenia
|
20 - 20 000 Hz (± 2dB)
|
|
Podatność
|
12 x 10-6 cm/dyn
|
|
Nacisk
|
1,8 - 2,2 g
|
|
Impedancja wewnętrzna XH
|
150 Ω
|
|
Impedancja wewnętrzna XL
|
5 Ω
|
|
Impedancja obciążenia XH
|
> 1kΩ
|
|
Impedancja obciążenia XL
|
> 30 Ω
|
|
Wspornik
|
aluminiowy
|
|
Igła
|
Micro Ridge
|
|
Masa wkładki
|
9,2 g
|
