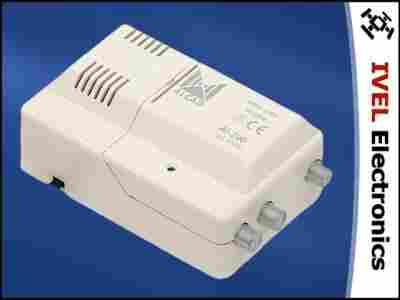

Wzmacniacz szerokopasmowy
AI-200 firmy Alcad
ORYGINALNY !!!
UWAGA NA PODOBNE WZMACNIACZE
BEZ LOGO firmy ALCAD
Wzmacniacz AI-200 stosowany jest jako wzmacniacze abonencki w celu rozprowadzenia sygnału do kilku odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 318 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.
Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy).
Wzmacniacz może być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S20 - S38.
Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy (bez wzmacniacza poziom sygnału) jest wystarczający do zasilenia jednego odbiornika, natomiast niewystarczający dla kilku odbiorników.
W przypadku kiedy poziom sygnału jest niski, zalecane są inne wzmacniacze firmy Alcad, np. CA-210 z możliwością zasilania przedwzmacniaczy.
Bezpieczeństwo podczas użytkowania wzmacniacza
Wzmacniacz AI-200 jest zasilany z wbudowanego zasilacza stabilizowanego Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie
|
typ
|
AI-200
|
|
wyjścia
|
2
|
|
zakres częstotliwości
|
pasmo
|
VHF
|
UHF
|
|
MHz
|
40 - 318
|
470 - 862
|
|
wzmocnienie
|
dB
|
14±2
|
24±2
|
| regulacja wzmocnienia |
dB |
16 |
12 |
|
poziom wyjściowy
|
dBμV
|
105 DIN45004B
99 IMD3 -60dB
88 IMD2 -60dB
|
|
współczynnik szumów
|
dB
|
< 4,5
|
< 3
|
|
tłumienie odbić
|
dB
|
> 10
|
|
zasilanie
|
V
|
230±10% 50/60 Hz
|
|
VA
|
7
|
Przykłady zastosowania wzmacniacza
W skład zestawu wchodzi:
- wzmacniacz AI-200 firmy ALCAD
- FV lub paragon fiskalny
