Opis przedmiotu

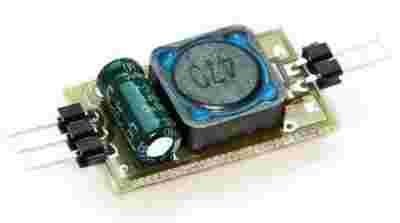

Przetwornica P4115L STEP-DOWN (obniżająca napięcie), pracująca jako źródło prądowe (stabilizacja prądu), o wydajności max 650mA. Prąd ustala się za pomocą zworek w czterech zakresach. Wejściem DIM można sterować jasność świecenia diod LED napięciem od 0,4V (brak świecenia) do 2,5V (maksymalne świecenie) oraz napięciem PWM TTL. Napięcie wejściowe od 6V do 30V zapewnia dużą uniwersalność w podłączaniu diod LED, od 1 do 14 szt. 1W i od 1 do 7 szt. 3W.
Płytka jest trochę większa z powodu zastosowania większego dławika w celu uzyskania większej sprawności drivera a zarazem mniejszego wydzielania ciepła. Scalak PT4115 ma większą sprawność w niższej temperaturze.
Parametry techniczne:
- Napięcie zasilania 6V - 30V DC.
- Minimalne napięcie Uwe-Uwy - 3V.
- Minimalne napięcie wyjściowe 0V, stabilizacja prądu na zwarciu.
- Prąd wyjściowy ustawiany zworkami:
- 100mA do 120mA
- 280mA do 310mA
- 430mA do 480mA
- 590mA do 650mA
Jest też inna wersja P4115H z innymi większymi prądami do kupienia w naszym sklepie. Zmiana prądu jest zależna od różnicy napięcia między wejściem a wyjściem przetwornicy, mniejszy prąd jest dla małej różnicy (3V) a większy dla maksymalnej (25V).
- Rozłączona masę wejściowa i wyjściowa, minus wyjściowy nie może być połączony z minusem wejściowym.
- Napięcie PWM od 2,5V do 5V.
- Maksymalna częstotliwość PWM 50kHz przy 500kHz przełączania przetwornicy. Parametr podany przez producenta scalaka.
- Zakres regulacji prądu przez PWM 100Hz - 5000:1
- Napięcie regulacji liniowej 0,4V do 2,5V, zmiana prądu od 0% do 100%.
- Napięcie wyłączające przetwornicę (wejście DIM) poniżej 0,4V, pobór prądu spada do 100uA.
- Sprawność 80% - 97%. Mała sprawność dla jednego LED, duża dla siedmiu LED.
- Częstotliwość pracy 200kHz do 900kHz.
- Wymiary PCB (bez pinów): 25,7mm x 15,1mm wysokość 9mm.
- Zabezpieczenie przed zwarciem.
- Zabezpieczenie przed przegrzaniem.
- Odporność na nie podłączenie odbiornika prądu.
- Brak zabezpieczenia przed odwrotnym podłączeniem zasilania!.
Driver od strony elementów SMD. Widać 3 rezystory SMD, jeden jest na stałe przylutowany a następnymi ustala się prąd. Najmniejszy prąd jest gdy nie są dolutowane dwa rezystory. Następna wartość jest po dolutowaniu rezystora który jest zaraz obok przylutowanego na stałe. Trzecią wartość prądu uzyskujemy przez dolutowanie rezystora znajdującego się dalej. Czwartą wartość największą prądu uzyskuje się po dolutowaniu obu rezystorów. Rezystory znajduję się zaraz pod scalakiem, na zdjęciu oba są dolutowane.
Nasza firma jest producentem tej przetwornicy.
W razie problemów oferujemy naszym klientom pomoc techniczną.
Dane katalogowe PT4115
Schemat podłączenia drivera dla płynnej regulacji prądu potencjometrem.
|
