FABRYCZNIE NOWY ZESTAW DOMOFONOWY
DLA 1 ABONENTA
525/321
RENOMOWANEJ FIRMY URMET MIWI
SYMBOL 63863
Firma MIWI-URMET jest marką Włoską, która posiada zakłady produkcyjne w POLSCE.
Dzięki temu kupując produkty tej marki, mają Państwo pewność jakości produktów oraz dostęp do szerokiego asortymentu, akcesoriów, części zamiennych czy serwisu.

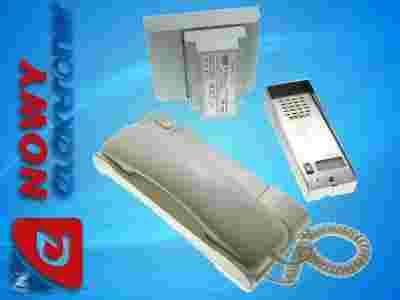

W skład zestawu wchodzą:
* 1 unifon – model 1132
* 1 panel z daszkiem i 1 przyciskiem wywołania oraz wbudowany moduł rozmówny
z podświetleniem – model 525/1D
* 1 elektronika z zasilaczem 230V~/50Hz 12Vac/800mA i generatorem sygnału wywołania
– model 18A1 (obudowa DIN 6 modułów).
* Dokumentacja ze schematem
* Opakowanie
PANEL BRAMOWY 525/1D
Panel bramowy 525/1D z daszkiem oraz 1 przyciskiem wywołania. Wykonany z blachy nierdzewnej. Przystosowany do montażu na wąskich słupkach. Dodatkowe zabezpieczenie stanowi śruba patentowa mocująca płytę czołową. Wewnątrz znajduje się moduł rozmówny.
UNIFON 1132 (1szt)
Unifon analogowy 1132 przeznaczony jest do pracy w analogowych systemach typu 4+n, popularnie zwanymi systemami 5-przewodowymi. Cechuje się stosunkowo prostą zasadą działania. Poszczególne linie odpowiadają za przesyłanie sygnałów z mikrofonu, głośnika, sygnału wywołania, masy oraz sterowania elektrozaczepem.
Instalacja jest prosta i szybka, ponieważ wszystkie przewody pionu domofonowego podłącza się do złącza skręcanego znajdującego się wewnątrz unifonu (nie ma potrzeby stosowania lutownicy).
Dodatkowo dla osób zainteresowanych rozbudową zestawu, na naszych aukcjach można dokupić dodatkowy unifon analogowy, np. 1131, 1132, 1133, itp. oraz dołączyć go równolegle. Wówczas unifony będą dzwoniły równocześnie po naciśnięciu przycisku wywołania w panelu.
ELEKTRONIKA 18A1
Elektronika domofonowa do systemów analogowych wieloprzewodowych.
* Zasilanie: 230V AC / 50 Hz / 20 VA
* Napięcia wyjściowe: 12 V AC
* Generator dwutonowy
* Regulacja poziomu głośności unifonów oraz panela wejściowego
* Zabezpieczenie: bezpiecznik T100mA.
Opis wyprowadzeń:
~230V N L - zasilanie 230V AC
~12V - wyjście napięcia zmiennego 12V AC do podświetlenia panela oraz zasilania elektrozaczepów
~0 - masa dla napięcia 12V AC
-0 - masa
MU - sygnał mikrofonu z unifonów
SU - sygnał głośnika z unifonów
G - sygnał generatora wywołania
GP - złącze głośnika panela
MP - złącze mikrofonu panela
LZ - Sterowanie elektrozaczepem
Z - podłączenie elektrozaczepu
masy -0 i ~0 są połączone wewnątrz zasilacza
W komplecie kluczyk do skręcania panela
Do panela dokupić można osłonę do montażu podtynkowego:
Dodatkowe unifony do podłączenia równoległego.
Regulacja głośności wywołania unifonu.
Dane Techniczne:
Wymiary PANELU:
- Wysokość: 152mm
- Szerokość: 56mm
- Głębokość: 23-35mm
Wymiary UNIFONU:
- Wysokość: 220mm
- Szerokość: 90mm
- Głębokość: 67mm
Wymiary ELEKTRONIKI:
- Wymiary: 106 x 90 x 66 mm (bez osłony) - 6 modułów DIN.
- Wymiary z osłoną: 110 x 130 x 66 mm.
Gwarancja i Uwagi:
Gwarancja: 24 miesiące
Przedmiot fabrycznie NOWY
Możliwość odbioru osobistego: Bielsko-Biała, Czechowice-Dziedzice, Tychy, Cieszyn, Katowice
W przypadku zakupu większej ilości przedmiotów prosimy o kontakt w celu ustalenia kosztów przesyłki
