DOMOFON CYFROWY 8 RODZINNY GENWAY DLA 8 RODZIN

20-01-2014, 19:40
Aukcja w czasie sprawdzania nie była zakończona.
Cena kup teraz: 577 zł
Użytkownik ivel_com_pl
numer aukcji: 3814878077
Miejscowość częstochowa
Wyświetleń: 3
Koniec: 18-01-2014, 22:00
Dodatkowe informacje:
Stan: Nowy
Uszkodzony: Nie
Rodzaj domofonu: Wielorodzinny
Typ domofonu: Przewodowy
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie. captcha

IVEL_COM_PL






























CYFROWY SYSTEM DOMOFONOWY

Model domofonu: WL-03NL

Zestaw 8 - rodzinny





Sterowanie elektrozaczepem za pomocą przekaźnika NO

Otwieranie zamka za pomocą indywidualnego kodu

Instalacja 4 - żyłowa, między panelem a modułami
Instalacja 2 - żyłowa, między modułem a unifonami

Montaż podtynkowy lub natynkowy
przy zastosowaniu daszka ochronnego

Regulacja głośności mowy i dzwonka

Aluminiowa obudowa





Cyfrowy system domofonowy WL-03NL przeznaczony jest do instalacji w budynkach wielorodzinnych do 400 użytkowników. System ten możemy rozbudować (od 2 do 8 wejść równorzędnych) za pomocą modułów WL-03NQH-2 lub WL-03NQH-8.

Istnieje również możliwość przypisania każdemu użytkownikowi indywidualnego kodu do otwarcia drzwi. Jest to system modułowy (magistrala 4 przewodowa) z funkcją izolowania błędów co oznacza, że awaria pojedynczego urządzenia nie powoduje unieruchomienia całego systemu.

Pod jednym numerem wywoławczym mogą pracować maksymalnie 4 unifony podłączone do modułu WL-03NLCH-4. Możliwość sterowania bezpośrednio elektrozaczepem w furtce czy drzwiach bez dodatkowego zasilacza.



Schemat połączeń:



Okablowanie:

Połączenie pomiędzy panelem zewnętrznym a modułem audio - magistrala 4 żyły.
Połączenie pomiędzy modułem audio a unifonami - 2 żyły.
  • do 50 metrów - przewód o przekroju 0,75 mm
  • do 100 metrów - przewód o przekroju 1,0 mm


Panel zewnętrzny WL-03NL:





Panel zewnętrzny wykonany jest z aluminium . Posiada wbudowany wyświetlacz oraz podświetlaną klawiaturę alfanumeryczną. Panel przystosowany jest do montażu podtynkowego. Istnieje również możliwość zamontowania panelu natynkowo na zewnątrz budynków po zastosowaniu daszka ochronnego.


Specyfikacja techniczna:
  • Kaseta aluminiowa, wandaloodporna
  • Sterowanie elektrozaczepem za pomocą przekaźnika NO
  • Otwieranie zamka za pomocą indywidualnego kodu
  • Możliwość podłączenia przycisku wyjścia (EXIT BUTTON)
  • Regulacja głośności mowy i dzwonka
  • Dzwonek elektroniczny "ding-dong"
  • Poufność rozmowy
  • Zasilanie 12V/DC
  • Pobór prądu w czasie czuwania – 1W
  • Pobór prądu w czasie pracy – 2W
  • Zakres temperatur: -40 do +70 stopni Celsjusza
  • Maksymalna wilgotność: do 90%
  • Wymiary: 304×135×42mm (wysokość×szerokość×głębokość)


Unifon WL-02NLFD:



Unifon pozwala na dwukierunkową komunikację z panelem zewnętrznym. Znajduje zastosowanie w systemach domofonowych serii WL-02NE, WL-03NL jak i również w systemie wideodomofonowym CM-02NE.

Wykonany jest z wysokiej jakości plastiku w kolorze białym. Unifon jest kompatybilny z unifonami starszego typu WL-02NEFD.


Specyfikacja techniczna:

  • Dzwonek elektroniczny "ding-dong"
  • Przycisk do otwierania zamka
  • Zasilanie 12V/DC
  • Pobór prądu w czasie czuwania: 0 W
  • Pobór prądu w czasie pracy: 0,36 W
  • Zakres temperatur: 0 do +55 stopni Celsjusza
  • Maksymalna wilgotność: do 90%
  • Wymiary: 201 x 80 x 68 mm (wysokość x szerokość x głębokość)


Zasilacz PS-2E:


Zasilacz 13,5V/DC współpracujący z urządzeniami firmy GENWAY.


Specyfikacja techniczna:
  • Montaż na szynę DIN do rozdzielni prądowej (zajmuje 7 pól bezpieczników)
  • Pasmo przenoszenia - 50Hz
  • Napięcie zasilające wejściowe: 230V/AC (wejście na prąd zmienny)
  • Napięcie zasilające wyjściowe: 13,5V/DC - 800mA (wyjście na prąd stały)
  • Wymiary: 90x120x70mm ( wysokość x szerokość x głębokość )


Moduł WL-03NLCH:



Moduł niezbędny do działania systemu WL-03NL. Umożliwia podłączenie unifonów oraz zaprogramowanie numerów lokali. Do modułu można podłączyć maksymalnie 4 unifony WL-02NLFD.

Specyfikacja techniczna:
  • Podłączenie do 4 unifonów
  • Zasilanie: 12V
  • Pobór prądu: 0,3W
  • Wymiary: 86×86×45mm (wysokość×szerokość×grubość)

Katalog cyfrowego systemu domofonowego WL-03NL

Zawiera szczegółowe informacje i schematy podłączenia.
Czytaj (plik PDF 8,5MB)

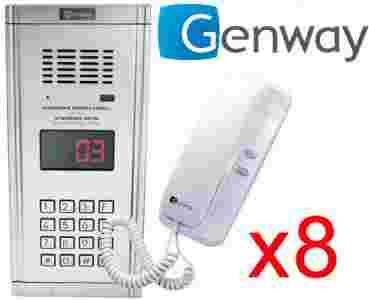

W skład zestawu wchodzi:
  • Panel zewnętrzny WL-03NL (1 sztuka)
  • Moduł WL-03NLCH (2 sztuki)
  • Unifon WL-02NLFD (8 sztuk)
  • Zasilacz PS-2E (1 sztuka)
  • Instrukcja obsługi i podłączenia
  • Akcesoria montażowe
  • Faktura VAT lub paragon fiskalny
  • Gwarancja
