DIY Scan Speak Pass Aleph 5 P1.7 Dac Peter Daniel

17-10-2014, 10:15
Aukcja w czasie sprawdzania była zakończona.
Cena kup teraz: 9 000 zł
Użytkownik jarek7954
numer aukcji: 4665244805
Miejscowość Sandomierz
Wyświetleń: 586
Koniec: 17-10-2014 10:10:58
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie. captcha

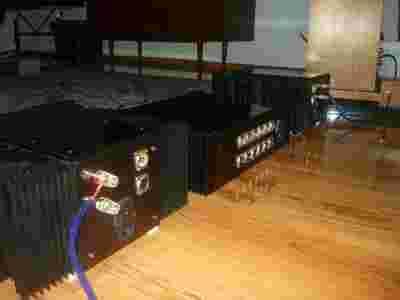

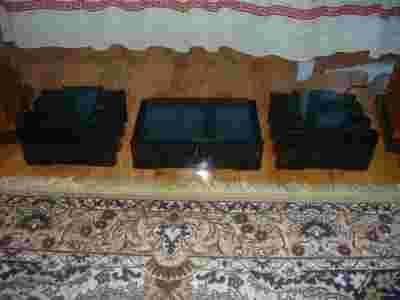

Pass Aleph 5 diy

Dane techniczne:

Opis jednej końcówki (jeden kanał):

Moc – 60W/8R, 90W/4R. Klasa A

Zasilacz:

Transformator – 500VA 2x28V (producent: Toroidy) wersja audio do klasy A z pogrubionym rdzeniem

Kondensatory - BC Components 4x47000uF

Mostek prostowniczy - diody Hexfred HFA25PB60 – 8sztuk (podwójny mostek na oddzielnym radiatorze)

Wzmacniacz:

Rezystory – Dale RS-2B, RN65D bez R19

Kondensatory – Black Gate N, Black Gate STD, Silver Mica, Vishay

Okablowanie – sygnałowy: Cardas 19.5 awg. copper litz hook-up wire

głośnikowy: Kimber 4pr

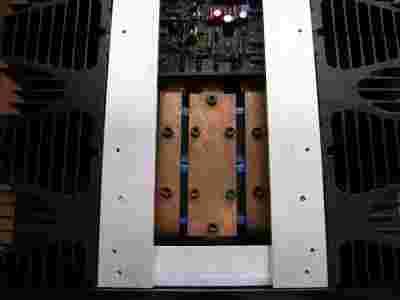

Tranzystory – Parowane IRFP 244 IR (każdy osobno na oddzielnym radiatorze)

Osprzęt:

Gniazda – Neutrik

Układ miękkiego startu – 2x termistor CL-60

Układ zabezpieczenia termicznego - od 75 C.

Całość zmontowana zgodnie z zaleceniami Passa. Brak brumu i przydźwięku, nic nie trzeszczy.

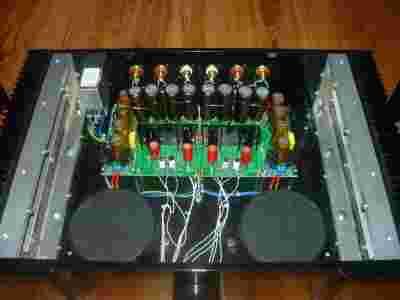

Pass Aleph P1.7 diy (przedwzmacniacz)

Dane techniczne:

Zasilacz:

Dual mono - 2x100VA (producent: Toroidy) wersja audio

Kondensatory – Nichicon

Rezystory – PRP, Kiwame

Mostek prostowniczy - Hexfred HFA25PB60

Przedwzmacniacz

Rezystory – PRP, Caddock

Kondensatory – Black Gate N, Black Gate STD, SilverMica, MultiCap.

Okablowanie - Mundorf SGW110W

Osprzęt:

Gniazda – Neutrik

Potencjometr – DACT CT2-10K-4, stereo balans. – BRAK (mogę zamontować). Za regulację głośności służy mi laptop.

NOS DAC - Peter Daniel - wer. Premium TDA 1543

DAC w wersji Premium.

Kondensatory - Black Gate N, STD

Rezystory - Riken, Caddock

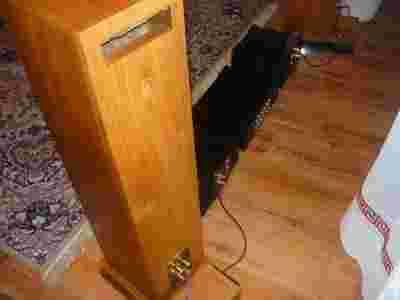

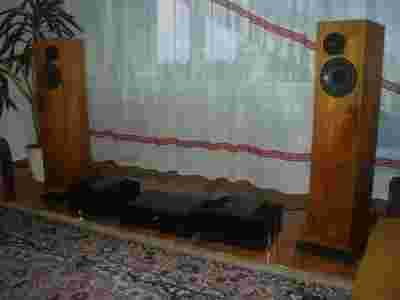

Proac Studio 100 diy Linia Transmisyjna. Scan Speak 18W8542, Scan Speak D2905/9700.

Głośniki - Scan Speak 18W8542, Scan Speak D2905/9700.

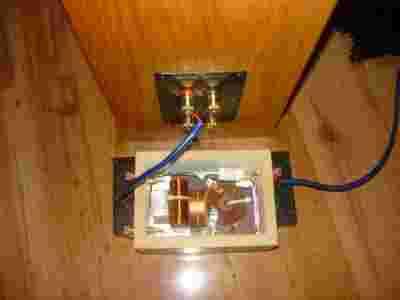

Zwrotnica – kondensatory Mundorf, rezystory Mills, cewki taśmowa 16awg Jantzen, rdzeniowa z drutu 1,40. Okablowanie - Jantzen solid core full range bi-wire ofc 6N. Zwrotnice zostały umieszczone poza kolumnami w oddzielnych „skrzyneczkach”

Obudowa – grubość każdej ścianki to 32mm, fornir orzech włoski pomalowany lakierem matowym. Wytłumienie w postaci filcu, gąbki czopowej oraz wełny owczej.

Kolumny posiadają kolce.

Wymiary –wysokość 105cm, szerokość 22,5cm, głębokość 28cm.

Projekt linii transmisyjnej to pomysł Troelsa Gravesena, ze strony:

http://www.troelsgravesen.dk/Studio101.htm

Mogę dodać głośniki i zwrotnicę taką samą jak w proac studio 100.

(2x Seas 25TFFC H0519)

Tel. 668[zasłonięte]771

Zapraszam na odsłuch.

Pozdrawiam
