Specyfikacja

• 4 przekaźniki o parametrach:
• Prąd zmienny: AC 240 V / 5 A
• Prąd stały: DC 60 V / 5 A
• Napięcie pracy cewki: 9 V
• Napięcie pracy wyprowadzeń logicznych: 5 V (pobierane z Arduino)
• Cztery przycisków do dyspozycji użytkownika
• Diody pokazujące stan przekaźników
• Gniazdo do bezpośredniego podłączenia modułu komunikacji bezprzewodowej XBee
• Wyprowadzany przycisk RESET Arduino
• Wyprowadzane piny Arduino - cyfrowe (13 pinów) i analogowe (6 pinów)
• Możliwość wyboru wyprowadzeń Arduino, domyślnie są to  piny 2 ,7 ,8 ,10
• Trwałość: elektrycznie 100 000 operacji, mechanicznie 10 [zasłonięte] 000 operacji
• Temperatura pracy: od  -30°C t do +85°C
• Wymiary płytki: 95 x 65 mm

Opis

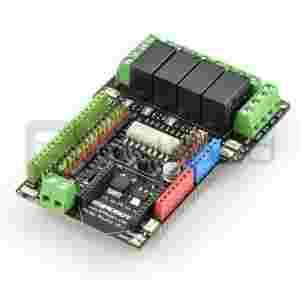

Nakładka z czterema przekaźnikami HJR4102, które można kontrolować bezpośrednio z Arduino poprzez wyprowadzenia cyfrowe. Dodatkowo na płytce znajduje się gniazdo do podłączenia modułu komunikacji bezprzewodowej XBee.

Podłączenie

Oprócz przekaźników płytka posiada wyprowadzone pozostałe piny Arduino, przycisk RESET, złącze zasilające oraz gniazdo dla modułu komunikacji bezprzewodowej XBee. Szczegółowy rozkład elementów znajduje się na rysunku poniżej.

Przykładowy program, który załącza poszczególny przekaźnik poprzez wpisanie numeru 1, 2, 3 lub 4 w monitorze szeregowym środowiska Arduino można pobrać z tego adresu. Tabela zamieszczona poniżej przedstawia opis pinów sterujących poszczególnymi przekaźnikami.
