UWAGA! Istnieje możliwość wypożyczenia DACa
na 2 tygodnie odsłuchów (za pełną kaucją).
Odbiór osobisty: 0 zł
Przesyłka: 20 zł
przesyłka będzie wysłana w ciągu 2 dni
(najczęściej tego samego dnia, w którym
odnotuję wpłatę na koncie)
Oczywiście paczka będzie odpowiednio
zabezpieczona przed uszkodzeniem.
Kontakt:
GG: [zasłonięte]38815
(gdy nie odpowiadam proszę
o maila w celu umówienia rozmowy na GG)
Telefon (ewentualnie SMS)
tel. 790 [zasłonięte] 55 99 (PLAY)
O mnie:
Komentarze do moich poprzednich aukcji. Zapraszam także na moje inne aukcje. Dane do przelewu: Płatność tylko z góry: przelew na konto w mBanku:
do wiadomości na maila Proszę w tytule przelewu podać swój nick z Allegro
Zachęcam do korzystania z opcji Płacę z Allegro
Parę minut po zakończonej aukcji zostanie wysłany automatyczny mail z Allegro z numerem mojego konta
i dalszymi instrukcjami. Proszę o maila, sms lub telefon (najlepiej sms)
po dokonaniu wpłaty. Postaram się możliwie szybko
sprawdzić stan konta i NATYCHMIAST
wysłać paczkę.
|
DAC lampucera na lampach
"Pouring Audio - WM8740 TUBE DAC"
na kości WM8740 prod. Wolfson Microelectronics
odbiornik DIR9001, brak opampów!
3 odrębne transformatory toroidalne
op-ampy całkowicie zastąpione lampowym stopniem wyjściowym
Wtórnik Katodowy Broskie (2x 6N6P)
Nie ma tutaj marketingowej sztuczki polegajacej na wstawieniu lampy (wtórnik bez wzmocnienia)
za gąszczem kiepskim opampów (tzw bufor), który nie wnosi kompletnie nic pozytywnego
do dźwięku, a jest jedynie kolejnym stopniem degradującym dźwięk.
Droga sygnału z DACa:
a) wykorzystano rezystory metalizowane np Dale i Dralogic 0,5% i 1%
z filtracją śmieci w.cz. poprzez kondensatory Silver Mica
Wykorzystany jest sygnał w pełni zbalansowany (wyjścia + i -)
Kondensatory sprzegające: 4 radzieckie kond. teflonowe FT-3
b) układ BCF (Broskie Cathode Follower) na 2 lampach 6N6P
mało popularny układ wśród polskich konstruktorów DIY (pomysł ze strony tubecad.com)
c) kondensatory wyjściowe radzieckie PIO K75-10 4,7uF/250V
(ekranowane miedzianą taśmą) + teflonowe FT-1
d) niska impedancja wyjściowa - typowa dla wtórnika katodowego
(pozwala napędzić każdą końcówkę mocy a nawet wysokoomowe słuchawki
- po zwiększeniu pojemności kondensatorów wyjściowych)
e) poziom sygnału wyjściowego 0,8V rms
(niższe niż standardowo spotykane 2V - układ wtórnika nie wnosi wzmocnienia napięciowego)
Sugerowany wzmacniacz o dużym wzmocnieniu napięciowym.
f) pobór mocy z sieci: około 30W
Brzmienie subtelne, bez dużego dociążenia, analogowe - bez efekciarskiego podbicia skrajów pasma
(nieprzyjemny efekt znany z lampucery mini w surowej wersji). Brak zamulenia i "misiowatego" basu. Dźwięk detaliczny, gładki, niemęczący przy dłuższym słuchaniu. Dość precyzyjna scena. Największa zaleta to pozbawienie sygnału cyfrowych naleciałości w górnym paśmie - jest naturalnie i bez "świszczenia".
Wejście nr 1: Coaxial
Wejście nr 2: Optyczne
Wyjścia: line-out
Max częstotliwość wejściowego sygnału cyfrowego: 24bit/96kHz
w komplecie kabel zasilający Euro/IEC C13 (czarny) - 1,5m
Waga: ok. 7kg
O lampizacji i jej zaletach najwięcej informacji można znaleźć
na stronie Łukasza Fikusa (kliknij tutaj)
Udzielam 3-miesięcznej gwarancji.
Kupującemu udostępniam pełen wykaz użytych elementów
oraz wszystkie schematy.
UWAGA! Istnieje możliwość wypożyczenia DACa na 2 tygodnie odsłuchów (za pełną kaucją).
Koszt transportu zwrotnego gratis.
BUDOWA
Sprzęt ma wyraźnie oddzielone część zasilającą od części sygnałowej. Masa we wspólnym punkcie Y (gwiazdowym). Napięcie 230V podawane jest przez filtr sieciowy na 3 transformatory toroidalne. Zasilanie anodowe jest dokładnie odfiltrowane filtrem CLCRC (łączna pojemność ok. 1030uF) pobierane z zalanego żywicą toroida poprzez szybkie diody. Dzięki temu udało się uniknąć problemów z brumieniem (kompletny brak przydźwięku sieciowego - nawet z głową przy głośniku). Płytka DAC WM8740 wykonana na markowych podzespołach np kondensatry OS-CON (układ z forum audiostereo autorstwa pkrecz). Układ posiada opóźnione załączanie wyjść przy zimnych lampach (zwłoka 45s) w celu uniknięcia trzasków przy włączaniu lamp - zapewnia także natychmiastowe wyłączanie. Układ filtrów zasilania posiada termistor zabezpieczający przed udarem prądowym podczas ładowania kondensatorów i zapobiega przepalaniu bezpiecznika podczas włączania DACa. Wykonano układ wyciszania wyjścia przy braku sygnału cyfrowego na znakomitym przekaźniku MASSUSE (wspólny przekaźnik do wyciszania i opóźnionego załączania). Wejście coaxial DACa posiada transformator separujący więc odpada problem z pętlą masy. Sygnał napięciowy (zbalansowany) podawany jest przez kondensatory teflonowe FT-3 na układ BCF z wbudowanym filtrem dolnoprzepustowym (Broskie Cathode Follower) na 2 lampach 6N6P (lampa o niskim Ra pozwalająca uzyskać bardzo niską impedancję wyjściową). Układ BCF ze względu na małą ilość elementów został zmontowany na samej podstawce lampy, co znacznie skróciło długość połączeń sygnałowych. Sygnał oczywiście wychodzi poprzez kondensatory (w tym wypadku radzieckie olejowe + bocznikujące FT-1 zaaplikowane w trosce o górne pasmo). Gniazda wyjściowe i coaxial to produkt firmy Neutrik. Cała droga sygnałowa prowadzona jest przewodem srebrzonym w izolacji teflonowej. Urządzenie posiada zabezpieczenia: uziemienie obudowy, bezpiecznik topikowy na zasilaniu 230V oraz bezpiecznik termiczny 76 st.C umieszczony w okolicach transformatorów (najbardziej możliwy punkt przegrzania np w przypadku zwarcia w głębi układu i przeciążenia transformatorów). Jako obudowy użyłem deck KENWOOD KX-54. Przód i tył zastąpiłem czarną płytą tubond (pleksi pokryte z obu stron malowanym aluminium). Przedni panel zawiera 2 diody LED informujące o załączeniu urządzenia i wykryciu sygnału.

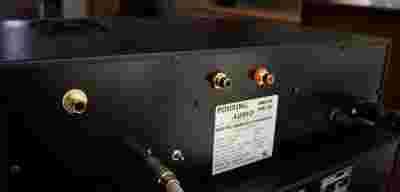

Z tyłu tabliczka z parametrami urządzenia, typem lamp + dane kontaktowe do serwisu.
Obudowa dobrze wentylowana (dodatkowe otwory wentylacyjne z góry i od spodu).
Całość jest w pełni rozbieralna i modyfikowalna dzięki schematowi i możliwości pomocy z mojej strony.
NIE WYSTAWIAM FAKTUR!
UWAGA!!!
Na zdjęciach widoczne są kondensatory Jupiter. Aukcja ich nie uwzględnia.
Ze względu na ich wysoką cenę, która znacząco podnosiła koszty DACa,
postanowiłem zamontować akceptowalne minimum czyli K75-10
(niewidoczne na zdjęciach).
Płyta górna ma widoczne na zdjęciu odkształcenia powstałe w trakcie obróbki mechanicznej.
Obudowa nie jest idealna. Nie wszystko jest spasowane jak w fabrycznym sprzecie. |
