Czytnik zbliżeniowy do zabudowy EMC-1-SDC

• obsługa kart standardu EM 125KHz UNIQUE (EM4100/4102)
• współpraca z transponderami: EMKF-4, EMC-10, EMC-7
• praca w trybie autonomicznym
• napięcie zasilania: 10-15 V AC/DC
• zasięg odczytu: do 15 cm
• w komplecie: karta MASTER, 5 kart-kluczy, czytnik

• obsługa do 120 kart-kluczy
• wyjście przekaźnikowe 1.5A/30V
• dwa wejścia NO/NC
• osobne wejścia do kontroli wskaźnika LED (Rys.1) oraz głośnika
• dwa wyjścia tranzystorowe
• temperatura otoczenia: od -25 C do +60°C,
• wilgotność względna: 10 to 95% (bez kondensacji)
• gwarancja: 24 miesiące

Zastosowanie

EMR-1-SDC jest modułem czytnika zbliżeniowego kart standardu EM 125 KHz przeznaczonym do zabudowy w urządzeniach innych producentów. Zamek pełni rolę urządzenia autonomicznego umożliwiając realizację elektronicznej kontroli dostępu za pośrednictwem identyfikatorów zbliżeniowych. EMR-1-SDC współpracuje wyłącznie z
identyfikatorami zbliżeniowymi typu EMKF-4 oraz EMC-10 .

Fabrycznie nowy moduł jest skonfigurowany w ten sposób, że w większości przypadków nie będzie potrzebne jego przeprogramowywanie. Zasady obsługi, w tym programowania, tego modułu są identyczne jak dla zamka zbliżeniowego SDC66.

Instalacja Zamka – Wariant Minimalny

Do montażu modułu EMR-1 przewidziano 3 otwory montażowe, których rozmieszczenie przedstawiono na rysunku. Płytkę modułu należy zamocować do ścianki docelowego urządzenia przy użyciu tulejek dystansowych (w zestawie), które z jednej strony pełnią rolę izolacji elektrycznej a z drugiej, tworzą odpowiedni dystans od podłoża na którym zamocowane jest moduł .

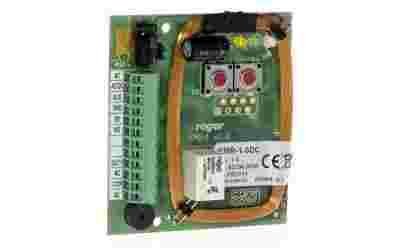

Rys1. Widok płytki i otwory montażowej.

W komplecie z zamkiem jest dostarczonych 5 Kart-kluczy, które są fabrycznie wgrane do pamięci urządzenia i można je natychmiast rozdać użytkownikom. Po zbliżeniu Karty-klucza do czytnika drzwi zostają odblokowane na czas ok. 2s.

Instalacja Zamka – Wariant Rozszerzony

Wariant rozszerzony umożliwia zastosowania dodatkowych elementów systemu kontroli przejścia w skład którego mogą wchodzić:

• Przycisk Wyjścia
• Sygnalizator Alarmowy
• Czujnik Otwarcia drzwi.

Obecność każdego z wymienionych elementów nie jest konieczna i może być pominięta w zależności od indywidualnych wymagań danej instalacji. Po zmontowaniu zestawu według schematu montażowego pokazanego na rysunku 2 oraz włączeniu zasilania system kontroli dostępu jest gotowy do pracy. Podobnie jak w przypadku wariantu minimalnego instalacji użycie dowolnej z 5 Kart-kluczy odblokowuje drzwi na czas ok. 2s.

Zasilanie

Moduł może być zasilony z napięcia stałego 12VDC lub zmiennego 12VAC. Sposoby zasilania modułu w obydwu przypadkach przedstawiono na Rys.2.

Rys.2. Sposoby zasilania modułu.
