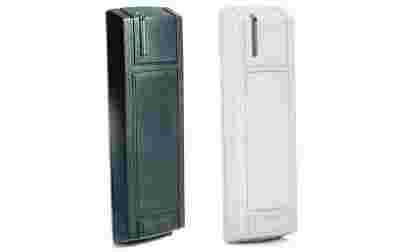

Zewnętrzny czytnik zbliżeniowy PRT 12 LT BK

• obsługa kart standardu EM 125KHz UNIQUE (EM4100/4102)
• praca w warunkach zewnętrznych IP67
• współpraca: transpondery
• praca w trybie terminalowym
• napięcie zasilania: 10-15 VDC
• pobór prądu (średni): 45mA
• zasięg odczytu: do 15 cm
• ochrona anty-sabotażowa(Tamper): kontakt NC, 50mA/24V,
• kolor: ciemnoszary, jasnoszary

• odległości pomiędzy czytnikiem i kontrolerem: maks. 150 m
• odległość pomiędzy dwoma czytnikami PRT: maks. 150 m
• klasa środowiskowa: (wg EN 50131-1),
• temperatura otoczenia: od -25°C do +60°C,
• wilgotność względna: 10 to 95% (bez kondensacji)
• wymiary H x W x D 150.5 X 46 X 23 mm
• waga: 150g
• gwarancja: 24 miesiące

Czytnik dostępny jest w trzech wersjach:

• PRT12LT-BK-G - Wersja bez klawiatury z obudową w kolorze ciemnoszarym
• PRT12LT-BK-L - Wersja bez klawiatury z obudową w kolorze jasnoszarym

• interfejs komunikacyjny Wiegand 26/34/42/66 bit
• interfejs komunikacyjny Magstripe
• interfejs komunikacyjny RACS (Roger)

Rys.1 Widok oraz sposób instalacji czytników PRT12LT oraz PR12LT-BK

Czytniki serii PRT-LT zostały zaprojektowane do stosowania w systemach kontroli dostępu opartych na identyfikatorach zbliżeniowych standardu EM 125 KHz oraz kodach PIN. Czytnik działa jako urządzenie podrzędne względem kontrolera dostępu i jego rola ogranicza się do odczytu numeru karty lub kodu PIN i przesłaniu odczytanych danych do kontrolera dostępu.

Rys.2 Wskaźniki LED czytnika

Czytniki PRT-LT zostały zaprojektowany do współpracy z kartami zbliżeniowymi standardu EM 125 KHz kompatybilnymi z układami EM 4100/4102. Czytnik przesyła numer karty bez bitów kontrolnych. Numer karty jest transmitowany od pozycji LSB do MSB i w zależności od wybranego formatu danych uzupełniany o wiodące zera lub redukowany na pozycjach MSB.

Czytniki PRT-LT oferują następujące formaty transmisji danych:

• Wiegand 26bit
• Wiegand 32bit, tryb normalny (od MSB do LSB)
• Wiegand 32bit, tryb rewersyjny (od LSB do MSB)
• Wiegand 34bit
• Wiegand 42bit
• Wiegand 66bit
• Magstripe (emulacja ABA Track II alternatywnie zwany Clock & Data)
• RACS adres ID0..3 (protokół adresowalny do współpracy z kontrolerami serii PR produkcji Roger)

Rys.3 Alarm Tamper czytnika

Czytniki nie posiadające klawiatury mogą być programowalne według tych samych zasad co czytniki z klawiaturą, jedyna różnica polega na tym że w czytniku bez klawiatury naciskanie klawiszy emuluje się metodą wielokrotnego zbliżania karty zbliżeniowej zwanej Kartą Programującą. Dla przykładu aby emulować naciśnięcie klawisza [9] należy 9-krotnie odczytać Kartę Programującą a następnie odczekać do momentu gdy czytnik wygeneruje sygnał zachęty (dwa beep-y) które oznaczają że seria 9 odczytów została zaakceptowana jako ekwiwalent naciśnięcia klawisza [9]. Funkcje Karty Programującej może pełni dowolna karta zbliżeniowa standardu EM 125 KHz.

Rys.4 Akcesoria czytnika

Czytniki serii PRT-LT są wersją czytników serii PRT-EM która pracuje tylko w trybie terminalowym jako urządzenia podrzędne podłączone do zewnętrznego kontrolera dostępu. Fabrycznie nowy czytnik serii PRT-LT jest skonfigurowany do trybu RACS adres ID=0 nie mniej może być później przekonfigurowany do jednego z kilkunastu dostępnych formatów wyjściowych. Programowanie formatu transmisji przeprowadza się w trakcie procedury Reset Pamięci.
