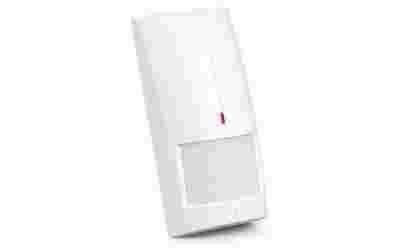

Czujnik ruchu Silver SATEL

• podwójny element piroelektryczny PIR + MW

• zasięg: 8x18m
• kąt widzenia: 98°
• wykrywanie zamaskowanego intruza
• cyfrowy algorytm detekcji nowej generacji
• precyzyjna soczewka Fresnela
• funkcja antymaskingu realizowana przez tor mikrofalowy
• zdalne uruchamiany tryb testowy
• pamięć alarmu

• zasilanie: 12V DC / 18mA
• stopień zabezpieczenia wg EN50131-2-4

• wykrywalna prędkość ruchu: 0.3 ~ 3m/s
• wymiary obudowy: 62 x 136 x 49mm
• zakres temperatur pracy: -30ºC ~ +55ºC
• zalecana wysokość montażu: 2.4m
• maksymalny pobór prądu: 25mA
• masa: 126g
• dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA / 16V DC
• maksymalna wilgotność: 93%
• klasa środowiskowa wg EN50130-5: II
• czas sygnalizacji alarmu: 2s
• spełniane normy: EN50131-1, EN50131-2-4, EN50130-4, EN50130-5
• częstotliwość mikrofali: 10.525GHz

Cyfrowa dualna czujka ruchu SILVER posiada pasywny czujnik podczerwieni - PIR oraz czujnik mikrofalowy, cyfrowy algorytm detekcji ruchu, cyfrową kompensację temperatury, funkcję antymaskingu realizowaną przez czujnik mikrofalowy, zdalne włączanie/wyłączanie diody LED, pamięć alarmu, nadzór toru sygnałowego czujki i napięcia zasilania, możliwość oddzielnego testowania czujników oraz ochrona sabotażowa przed otwarciem obudowy. Czujnik Silver posiada również wybór między dwoma trybami pracy: podstawowym lub zaawansowanym.

Tryby pracy...

W dualnej czujce ruchu Silver istnieje wybór między dwoma trybami pracy: podstawowym oraz zaawansowanym. W pierwszym trybie czujka zgłasza alarm, gdy oba czujniki wykryły ruch w odstępie czasu krótszym niż 3 sekundy. Natomiast w trybie zaawansowanym czujka zgłasza alarm, gdy oba czujniki wykryły ruch w odstępie czasu krótszym niż 3 sekundy, w odstępie czasu krótszym niż 3 sekundy czujnik mikrofalowy wykrył ruch, a czujnik PIR zarejestrował niewielkie zmiany w polu widzenia, jednak niewystarczająco by uznać je za ruch, w ciągu 15 minut czujni mikrofalowy wykrył ruch 16 razy, chociaż czujnik PIR nie zarejestrował żadnych zmian w polu widzenia.

Funkcja antymaskingu...

Wykrycie przez czujnik mikrofalowy obiektu poruszającego się w odległości 10-20 centymetrów od czujki jest interpretowane jako próba zasłonięcia czujki i powoduje rozwarcie styków przekaźnika antymaskingu na dwie sekundy. Obiekty przepuszczające mikrofale, ale izolujące promieniowanie podczerwone nie są wykrywane przez funkcję antymaskingu.

Funkcje nadzoru...

W przypadku uszkodzenia toru sygnałowego lub spadku napięcia poniżej 9V na czas dłuższy niż 2 sekundy, czujnik zgłosi awarię. Awaria sygnalizowana jest włączeniem przekaźnika alarmowego oraz ciągłym świeceniem diody na czerwono. Sygnalizacja awarii trwa przez cały czas jej występowania.
