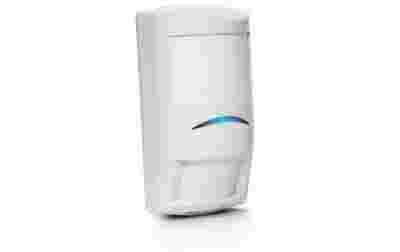

Czujka ruchu BOSCH ISC PDL1 W18G

• czujka procesorowa dualna PIR + MW
• zasięg 18x25m z możliwością wyboru zasięgu 8x10m w miejscu instalacji
• trójogniskowy układ optyczny
• radar Dopplerowski o regulowanym zasięgu
• technologia przetwarzania sygnałów z kilku
  detektorów
• antymasking mikrofalowy
• aktywna redukcja białego światła

• dynamiczna kompensacja temperaturowa
• zdalny obchód testowy
• pamięć alarmów
• strefy: 86
• zgodność z normą EN50131-2-4, klasa 2
• zasilanie:
  • napięcie zasilania: 9-15V DC
  • pobór prądu (maks.): <25mA
  • pobór prądu (tryb czuwania): 13mA
• wyjścia:
  • przekaźnikowe: półprzewodnikowe, styki normalnie zwarte
    z nadzorowanym zasilaniem.
    3W, 125mA, 25V DC, rezystancja <10Ω
  • przełącznik antysabotażowy: styki normalnie zwarte (przy założonej pokrywie) o obciążalności maksymalnej 125mA przy napięciu 25V DC; obwód antysabotażowy jest dołączany do obwodu 24-godzinnego
  • usterka: styki półprzewodnikowe normalnie zwarte (NC)
• obudowa:
  • kolor: biały
  • wymiary: 13,6 x 6,9 x 5,8cm
  • materiał: udaroodporny plastik ABS
• wskaźniki alarmu:
  • niebieska dioda LED do sygnalizowania alarmów z podsystemu Tri-Tech
  • żółta dioda LED do sygnalizowania alarmów podsystemu mikrofalowego
  • czerwona dioda LED do sygnalizowania alarmów podsystemu PIR
• informacje o częstotliwościach:
  • odporność na zakłócenia radiowe (RFI): brak alarmu lub uzbrojenia na częstotliwościach krytycznych w przedziale od 26 do 1GHz przy natężeniu pola 50V/m
• parametry środowiskowe:
  • wilgotność względna: 0-95%, bez kondensacji
  • temperatura (pracy i przechowywania): -29°C do +55°C, w instalacjach z certyfikatem UL: 0°C +49°C
  • klasa środowiskowa II (EN50130-5)
  • klasa ochrony: IP 41, IK02 (EN60529, EN50102)

Czujki TriTech ISCPDL1W18G Professional Series znakomicie się sprawdzają w profesjonalnych zastosowaniach wewnętrznych. Technologia przetwarzania sygnałów z kilku detektorów gwarantuje generowanie alarmów na podstawie precyzyjnych informacji. Trójogniskowy układ optyczny eliminuje nieciągłości zasięgu i zapewnia szybkie reagowanie na obecność intruzów. Umiejętne połączenie unikalnych funkcji w urządzeniach tej serii zwiększa skuteczność wykrywania i praktycznie eliminuje fałszywe alarmy. Zatrzaskowa dwuczęściowa obudowa, wbudowana poziomica pęcherzykowa, możliwość wyboru wysokości montażu i trzy opcjonalne uchwyty montażowe ułatwiają instalację i przyspieszają wykonanie czynności serwisowych.

Technologia przetwarzania sygnałów z kilku detektorów

Technologia przetwarzania danych z kilku detektorów to unikalne rozwiązanie polegające na zastosowaniu zaawansowanego algorytmu programowego do zbierania sygnałów z pięciu detektorów: dwóch piroelektrycznych, radaru Dopplerowskiego o regulowanym zasięgu, detektora temperatury pomieszczenia i detektora poziomu białego
światła. Decyzja o alarmie podejmowana jest przez mikrokontroler po analizie i porównaniu danych z detektorów, co zapewnia czołową pozycję tego rodzaju czujek w branży security.

Trójogniskowy układ optyczny

W trójogniskowym układzie optycznym wykorzystywane są trzy soczewki zapewniające trzy długości ogniskowania: soczewka dalekiego-, średniego- i krótkiego zasięgu. Długości te stosowane są w 86 strefach wykrywania, co pozwala uzyskać 11 pełnych kurtyn detekcji. Trójogniskowy układ optyczny zawiera również dwa detektory piroelektryczne, które podwajają standardowe wzmocnienie optyczne. Przetwarzanie wielu sygnałów przez detektory zapewnia precyzyjne działanie, praktycznie wolne od fałszywych alarmów.

Radar Dopplerowski o regulowanym zasięgu

Nadajnik mikrofalowy automatycznie ustawia próg detekcji na podstawie sygnału z detektora PIR. Dzięki uwzględnieniu informacji o odległości obiektu z detektora PIR, udało się znacząco zredukować ryzyko fałszywych alarmów ze strony mikrofalowego radaru Dopplerowskiego.

Antymasking mikrofalowy

Czujka generuje sygnał problemu, jeśli w odległości do 30,5 cm od czujki znajdzie się materiał odbijający promieniowanie mikrofalowe.

Rys.1 Obszar dalekiego zasięgu: 18 x 25m.

Rys.2 Obszar krótkiego zasięgu 8 x 10m.

Nadzór nad podsystemem mikrofalowym i PIR

Umożliwia wykrywanie za pomocą jednej technologii w przypadku awarii podsystemu mikrofalowego.

Aktywna redukcja białego światła

Czujka zawiera wbudowany detektor poziomu światła, który mierzy natężenie światła skierowanego wprost na czujkę. Dane te są wykorzystywane przez technologię wspólnego przetwarzania danych w celu eliminowania fałszywych alarmów wywoływanych przez źródła jasnego światła.

Regulowany zasięg (18 x 25m lub 8 x 10m)

Do wyboru obszaru zasięgu 18 x 25m lub 8 x 10m można użyć mikroprzełącznika.

Dynamiczna kompensacja temperaturowa

Czujka automatycznie dostosowuje czułość detektora PIR, aby identyfikować rzeczywistych intruzów w ekstremalnych temperaturach. Dynamiczna kompensacja temperaturowa precyzyjnie wykrywa ciepło ludzkiego ciała, zapobiega fałszywym alarmom i zapewnia stałą skuteczność wykrywania we wszystkich temperaturach pracy.

Samoregulująca dioda LED

Jasność diody LED dostosowuje się automatycznie do poziomu światła w otoczeniu. Niebieska dioda LED sygnalizuje alarmy i uaktywnia się podczas obchodu testowego. Żółta dioda LED sygnalizuje alarmy podsystemu mikrofalowego, a czerwona — podsystemu PIR.
