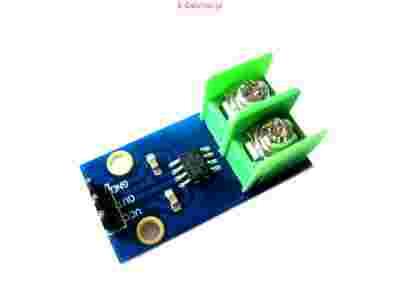

Czujnik poboru prądu 220/230V Arduino PIC AVR (A: 20)

Opis Produktu

Monitorowanie poziomu zużycia energii elektrycznej jest aktualnie tematem bardzo na czasie. Jeśli chcecie zbudować prosty układ monitorujący natężenie pobieranego prądu (a co za tym idzie również moc) to polecamy bardzo prosty w użyciu czujnik, który z jednej strony podłączamy do wejścia analogowego mikrokontrolera np. Arduiono, a z drugiej strony włączamy w szereg z urządzeniem (czy gniazdem) pobierającym prąd. Napięcie na wyjściu modułu odwzorowuje pobierane netężenie prądu.

Specyfikacja:

  • Zbudowany na bazie sensora scalonego ACS712 (ACS712ELCTR-05B lub ACS712ELCTR-20A)
  • Zasilanie 5V, w stanie gdy nie przepływa przez niego prąd, wyjście analogowe ustala sie na poziomie połowy napięcia zasilania czyli ok 2.5V
  • Może mierzyć natężenie +/– 5A, zarówno prądu stałego (DC) jak i zmiennego (AC).
  • Rozdzielczość dla czujnika 5A wynosi 185mV/A, a dla 20A wynosi 100mV/A
  • Zestaw zawiera końcówkę zacisku na śruby, do wlutowania (nie jest wlutowana dzięki czemu można również bezpośrednio przylutować przewody zamiast złączki) - przewodzenie zacisku: 300V/30A

Zastosowanie:

  • Do konstrukcji/współpracy z mikrokontrolerami i urządzeniami sterującymi (np. monitorowanie stanu pompy)
  • Pozwala wykryć czy urządzenie podłączone do sieci pobiera prąd (pracuje) i jaka ilość prądu jest pobierana
  • Element z wyjściem analogowym, napięcie na wyjściu zależy od natężenia pobieranego prądu przez urządzenie podłączone w szereg z czujnikiem

Przykładowy kod Arduino:

  • void setup() {
    Serial.begin(9600);
    }

    void loop() {
    float average = 0;

    for(int i = 0; i < 1000; i++) {
    average = average + (.0264 * analogRead(A0) -13.51);
    delay(1);
    }
    Serial.print(average);
    Serial.println("mA");
    }
