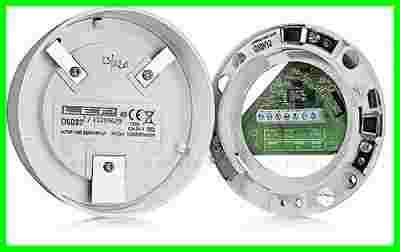

Czujnik dymu OSD 23

• optoelektroniczna czujka dymu
• detektor dymu przeznaczony do wykrywania pożarów w ich wstępnej fazie.
• możliwość podłączenia do systemów przeciwpożarowych jak i alarmowych
  (styki NO,NC)
• napięcie zasilania: od 12V do 28V .
• pobór prądu w stanie dozorowania: 50mA, w stanie alarmowania: 20 mA.
• czujka posiada certyfikat zgodności CNBOP
• gniazdo GNW12 w zestawie

• napięcie dozorowania 18V (12V - 18V)
• prąd dozorowania (średni): 35mA
• prąd dozorowania (wartość max przy starcie) 110mA
• prąd alarmowania 18mA (przy 18V)
• temperatura pracy: -25ºC ~ +55ºC
• wilgotność względna 95% przy 40ºC
• masa: 15g
• gwarancja na działanie układu elektronicznego jest nieograniczona czasowo


Przeznaczenie...

Optyczna czujka dymu OSD23 pracuje w liniach dozorowych central sygnalizacji pożarowej i przeznaczona jest do wykrywania obecności w powietrzu dymu będącego produktem spalania lub żarzenia typowych materiałów stanowiących elementy konstrukcyjne oraz elementy wyposażenia wnętrz. Czujka jest przystosowana do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej.

Instalacja...

Ustalając ilość i rozmieszczenie optycznych czujek dymu OSD23 należy kierować się geometrią pomieszczenia (powierzchnia kształt stropy wysokość, itp.), przeznaczeniem oraz warunkami otoczenia w nadzorowanym pomieszczeniu. Należy je tak umieścić, aby możliwe było wykrycie pożaru przy zapewnieniu minimalnej ilości fałszywych alarmów.

• A - maksymalna powierzchnia dozorowania
• D - maksymalny poziom dostępu miedzy najbardziej odległym punktem na stropie a czujką


Pomieszczenia zamknięte, w których czujki mogą być instalowane, powinny być wolne od dymu, nadmiernej ilości pyłu, oparów substancji żrących i powodujących korozję. Podczas eksploatacji niedopuszczalne jest powstawanie rosy lub szadzi na powierzchni czujki. Budynki w których montowane są czujki OSD23 powinny posiadać instalację odgromową. Czujki mogą być instalowane w gniazdach szeregu GNW12, GNP18 i G30. W przypadku czujek OSD 23 zalecane jest przed rozpoczęciem normalnej procedury uruchomienia systemu PPOŻ podanie na linie zasilającą czujki normalnego napięcia dozorowania na okres kilku minut dotyczy to w szczególności czujek, które nie pracowały pod napięciem przez dobę lub dłużej. Przy pierwszym uruchamianiu systemu zaleca się sprawdzanie działania czujki przez zadymienie. Test zadymienia należy przeprowadzić indywidualnie dla każdej czujki.

Konserwacja i przegląd...

Zgodnie z zalecaniami Centrum Naukowo Badawczego Ochrony Przeciwpożarowej należy stosować następujące czasookresy konserwacji optycznych czujek dymu:

• raz na miesiąc w pomieszczeniach zapylonych
• raz na kwartał w pomieszczeniach o średnim zapyleniu
• raz na pół roku w pomieszczeniach o znikomym zapyleniu np.: pomieszczenia biurowe bez wykładzin.

Stopień zapylenia pomieszczeń określa każdorazowo projektant systemu wraz z inwestorem oraz inspektorem nadzoru wizji lokalnej w nadzorowanym obiekcie.
