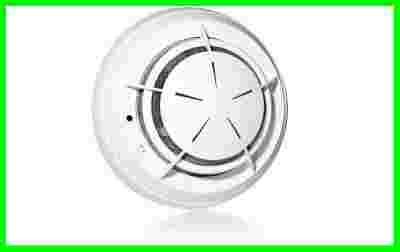

Domowa czujka dymu ADR20R

• napięcie zasilania: 12V+/-20%
• pobór prądu : max 17mA
• obciążalność styków przekaźnika: 0,5A/125V lub 1,0A/30V
• temperatura pracy: -10~+55 st.C
• wymiary: 112x57 mm
• waga: 0,15 kg
• czujka posiada certyfikat zgodności CNBOP

• gwarancja: 24 miesiące

Przeznaczenie:

Optyczna czujka dymu ADR-20 R jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury. Można ją instalować w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej. Czujka jest przewidziana do pracy na liniach dozorowych dowolnej centrali sygnalizacji włamaniowej.

Rys.1. Widok na opakowanie czujki dymu ADR 20 R

Zasada działania:

Czujka ADR-20 R jest czujką optyczną typu rozproszeniowego. Działa na zasadzie pomiaru promieniowania podczerwonego, rozproszonego przez cząstki dymu (aerozolu) w komorze pomiarowej, niedostępnej dla światła zewnętrznego. Znajdujący się w komorze pomiarowej odbiornik promieniowania - fotodioda, nie odbiera promieniowania podczerwonego, emitowanego przez nadajnik - diodę elektroluminescencyjną, póki do komory nie wnikną cząstki dymu rozpraszające to promieniowanie, kierując je na odbiornik. Po przekroczeniu określonej wartości progowej, układ elektroniczny czujki włącza sygnalizację optyczną w czujce oraz powoduje przełączenie zestyku wyjściowego przekaźnika alarmowego. Włączenie zestyku w linię dozorową centrali sygnalizacji włamaniowej wymaga zastosowania odpowiednich rezystorów: alarmowego i końcowego, właściwych dla danej centrali.
Przekaźnik w czujce w stanie dozorowania może pracować w dwóch trybach:
- w trybie napięciowym - przekaźnik znajduje się stale pod napięciem i jego styki są przełączane z chwilą zadziałania czujki oraz po zaniku napięcia zasilania (ustawienie fabryczne),

- w trybie beznapięciowym - styki przekaźnika przełączane są tylko po zadziałaniu czujki.

Rys.2. Preferowane miejsce montażu czujki
