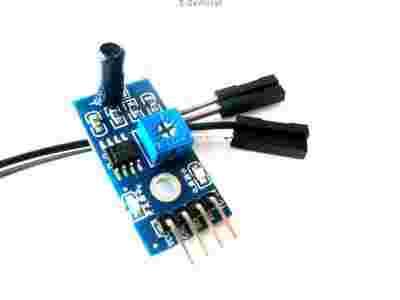

Czujnik drgań ( wstrząsów ) Arduino LM393 + SW18015

Opis Produktu

Jak zabezpieczyć urządzenie przed niepowołaną ingerencją z zewnątrz? Można to zrobić na wiele sposobów. Jednym z prostszych jest użycie czujnika drgań / wstrząsów. Rozwiązania takie stosuje się zarówno w projektach amatorskich jak i profesjonalnej elektronice. Mikrokontroler po odebraniu sygnału z czujnika drgań może np. włączyć alarm, inny obwód zabezpiczający lub przekazać tą informację dalej. A może czujnik drgań nadaje się również znakomicie do innych zastosowań?

Wykrywa drgania otaczającego go środowiska
Zbudowany w oparciu o komparator scalony LM 393
Moduł wyposażony w diodę zasilania oraz diodę sygnalizującą wykrycie wstrząsów
Napięcie pracy: 3.3V-5V
Cyfrowe wyjście TTL
Z otworem dla łatwego montażu

Specyfikacja Interfejsu

VCC - zewnętrzne zasilanie 3.3V-5V voltage (może być bezpośrednio podlączony do zasilania za mikrokontrolera)
GND - masa, minus zasialania
DO - Wyjście cyfrowe TTL (0,1), przy odczycie stanu należy, podobnie jak w przypadku przycisków, uwzględnić fakt, iż sygnał będzie wielokrotnie zmieniał swój stan z niskiego na wysoki i odwrotnie. Moduł nie wprowadza uśredniania czy opóźnień.

Uwaga: Ponieważ do konstrukcji modułu została użyta standardowa płytka drukowana - Pin AO nie dostarcza sensownych wartości i nie może być użyty do przetwarzania zaistniałego na nim sygnału.

Przedstawiony na zdjęciu (galeria) schemat jest poprawny dla wielu czujników analogowych (np. zwykły fotorezystor) które moga współpracować z LM393 by zamiast wyjścia analogowego uzyskac cyfrowe TTL - lewa i prawa strona schematu zazwyczaj będzie taka sama, wystarczy jedynie dopasować część środkową.
