Czujnik dotykowy dla Arduino , touch sensor

09-10-2014, 21:36
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 13.25 zł

Użytkownik arduinosolutions

numer aukcji: 4592840864

Miejscowość Goczałkowice-Zdrój

Koniec: 09-10-2014, 21:13

Dodatkowe informacje:
Stan: Nowy

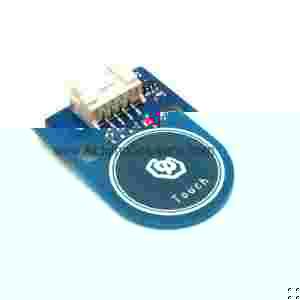

Electronic Brick - Czujnik dotykowy

Moduł z czujnikiemsensorem dotykowym, który może zastąpić zwykłe przyciski w Twoim projekcie.

1. Łatwy w użyciu, złącza zgodne ze standardem Grove oraz 2,54.

2. Otwory montażowe M4 rozstaw zgodny z Lego oraz Makeblock (brak nakrętek oraz dystansów w zestawie)

Specyfikacja:

Wymiary PCB	38.0mmX24.0mmX1.6mm
Napięcie pracy	3.3or5VDC
Operatingvoltage	3.3or5VDC
Compatibleinterfaces	2.543-pininterfaceand 4-pinGroveinterface (1)

Opis wyprowadzeń:

S - wyjście cyfrowe danych, gdy czujnik wykryje dotyk, wyjście zmienia stan na niski,
V - napięcie zasilania, plus
G - napięcie zasilania, masa

Electricalcharacteristics

Electricalcharacteristics	Min.	Typical	Max.	Unit
Supplyvoltage	2	3	5.5	VDC
Workingcurrent（VCC=5V）	-	18	-	uA
Digitaloutputvoltage（VCC=5V）	0	-	5	V

Hardware

DEMO

Podłącz wyjście S czujnika do wejścia D2 w Arduino, gdy przyłożysz palec do czujnika to dioda w Twoim Arduino się zaświeci.


        int Button=2;       //connect button to D2

        int LED=13;

        void setup()

        {

        pinMode(LED, OUTPUT);

        pinMode(Button, INPUT);

        }

        void loop()

        {

        if(digitalRead(Button)==HIGH)   //when the digital output value of button is high, turn on the LED.

        {

        digitalWrite(LED, LOW);

        }

        if(digitalRead(Button)==LOW)  //when the digital output value of button is low, turn off the LED.

        {

        digitalWrite(LED, HIGH);

        }

        }

Download

  Datasheet
Schematic
Demo Code
